21 Ekim 2026Hidrolik Filtre
Hidrolik filtre, hidrolik yağın içindeki katı partikülleri, metal talaşını ve aşınma kalıntılarını tutarak pompa, valf ve silindirleri koruyan filtre elemanıdır. Emiş, basınç ve dönüş hattı için ayrı tipleri bulunur. Her tipin gövdesi, mikron değeri ve basınç dayanımı takıldığı hatta göre değişir.
Pres, plastik enjeksiyon makinesi, iş makinesi ve hidrolik güç ünitesi kullanan tesislerde kirli yağ; pompa gürültüsüne, valf takılmasına, silindirlerin yavaşlamasına ve plansız duruşlara yol açar. Doğru seçilen ve zamanında değiştirilen filtre bu arızaların önüne geçer. FLTS, ölçü ya da kod bilgisine göre hidrolik filtre gövdesi ve filtre elemanı tedarik eder, muadil eleman çıkarır.
- Emiş, basınç, dönüş ve hat tipi filtreler
- Fiberglass, selüloz ve tel örgü elemanlar
- Kod ya da ölçüden muadil eleman tespiti
- By-pass valfli ve kirlilik göstergeli modeller
Hidrolik Filtre Nedir?
Hidrolik filtre, hidrolik sistemde dolaşan yağın içindeki katı partikülleri, metal talaşını ve çamurlaşmış kalıntıları tutan filtre elemanıdır. Yağ, filtre gövdesinin içindeki elemandan geçerken kirleticiler eleman yüzeyinde ve gözeneklerinde kalır, sisteme temiz yağ gider.
Filtre, pompa, valf ve silindir gibi dar toleranslı parçaların önünde bir koruma katmanı oluşturur. Pres, enjeksiyon makinesi, iş makinesi ve hidrolik güç ünitesi gibi yağ basıncıyla çalışan her ekipmanda en az bir hidrolik filtre bulunur. Çoğu sistemde emiş, basınç ve dönüş hatlarında birden fazla filtre birlikte kullanılır.
Hidrolik Filtre Ne İşe Yarar ve Nasıl Çalışır?
Hidrolik filtrenin görevi yağın temizlik seviyesini korumaktır. Yağa karışan toz, conta parçası ve aşınma kaynaklı metal partikül filtrede tutulmazsa pompa ve valf yüzeylerini çizer, sızdırmazlığı bozar. Temiz yağ sistem basıncının sabit kalmasını sağlar ve yağın kullanım ömrünü uzatır.
Bir hidrolik filtre üç ana parçadan oluşur:
- Gövde ve kapak: hattın basıncını taşır, elemanı içinde tutar.
- Filtre elemanı: yağı süzen ve kirleticiyi tutan değiştirilebilir parçadır.
- By-pass valfi ve kirlilik göstergesi: eleman tıkandığında sistemi korur ve değişim zamanını gösterir.
Eleman kirlendikçe giriş ile çıkış arasındaki basınç farkı artar. Gösterge bu farkı izler. Fark ayarlanan değeri aştığında by-pass valfi açılır ve yağ elemana uğramadan geçer. Bu, pompanın yağsız kalmasını önler, ancak süzülmemiş yağ sisteme gider. Bu yüzden gösterge uyarı verdiğinde eleman gecikmeden değiştirilir.
Hidrolik Filtre Çeşitleri

Hidrolik filtre çeşitleri, sistemde takıldıkları hatta göre adlandırılır. Her hattın basıncı ve tutması beklenen partikül boyutu farklıdır. Bu nedenle gövde ve eleman yapısı da değişir. Aşağıdaki tablo hidrolik sistemlerde kullanılan filtre çeşitlerini karşılaştırır.
| Filtre tipi | Takıldığı yer | Yaygın filtrasyon aralığı | Koruduğu bölüm |
|---|---|---|---|
| Emiş hattı filtresi | Tank içi, pompa emişi | 60 ile 125 mikron | Pompa |
| Basınç hattı filtresi | Pompa çıkışı | 3 ile 25 mikron | Valfler ve silindirler |
| Dönüş hattı filtresi | Tank üstü ya da dönüş borusu | 10 ile 25 mikron | Tank ve yağın geneli |
| Hat tipi filtre | Boru hattı üzeri | Uygulamaya göre | Hattın devamındaki ekipman |
| Havalandırma filtresi | Tank kapağı | 3 ile 10 mikron | Tanka giren hava |
Emiş Hattı Hidrolik Filtresi
Emiş filtresi tankın içinde, pompanın emiş ağzına bağlanır ve yağdaki iri partiküllerin pompaya ulaşmasını engeller. Tel örgü elemanlı yapısı sayesinde yıkanarak yeniden kullanılabilir. Pompanın emişini zorlamaması için geniş yüzeyli ve düşük basınç kayıplı seçilir.

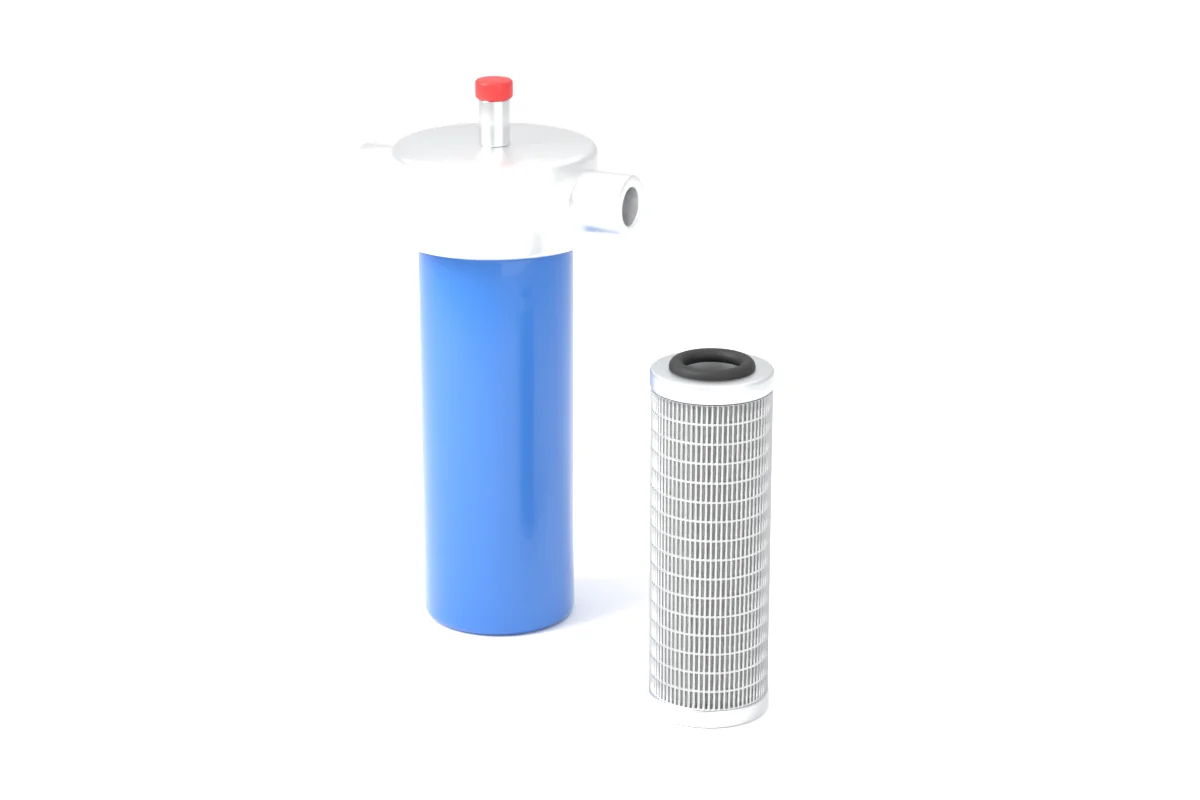

Basınç Hattı Hidrolik Filtresi
Basınç filtresi pompanın çıkışına takılır ve valf ile silindirlere giden yağı ince düzeyde süzer. Gövdesi sistemin çalışma basıncını taşıyacak şekilde çelikten ya da alüminyumdan üretilir. Servo ve oransal valf kullanılan sistemlerde en ince filtrasyon bu hatta yapılır.

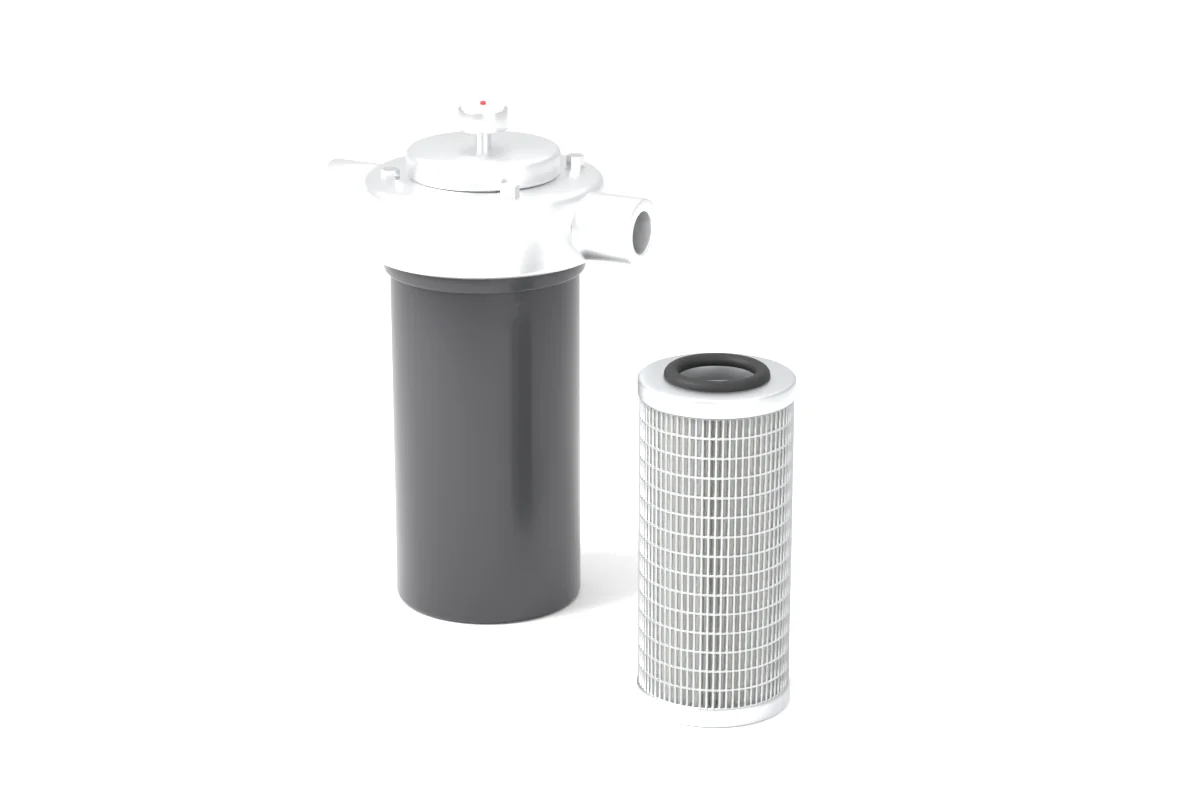

Dönüş Hattı Hidrolik Filtresi
Dönüş filtresi, yağ tanka dönmeden hemen önce devrede oluşan aşınma partiküllerini tutar. Çoğu güç ünitesinde tank üstü tipte kullanılır ve eleman değişimi kapak açılarak yapılır. İş makinelerindeki hidrolik tank filtresi de bu gruba girer.
Hat Tipi ve Havalandırma Filtreleri
Hat tipi hidrolik filtre boru hattının üzerine iki ucundan bağlanır ve tanka erişimin zor olduğu yerlerde tercih edilir. Kirlilik göstergeli ve by-pass valfli modelleri bulunur. Havalandırma filtresi ise tank kapağına takılır. Tanktaki yağ seviyesi değiştikçe içeri hava girer. Bu filtre, havayla birlikte toz girmesini önler.

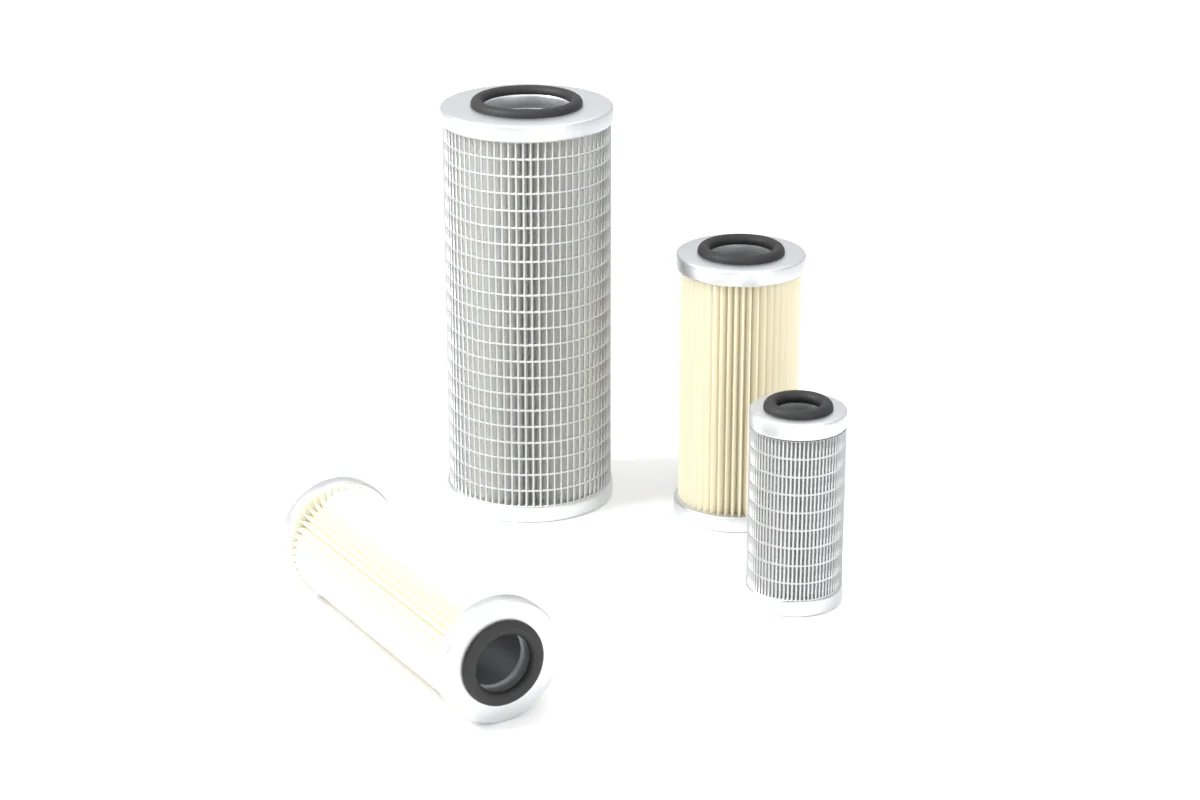

Hidrolik Yağ Filtresi Eleman Malzemeleri
Eleman malzemesi tutma hassasiyetini ve kir tutma kapasitesini belirler. Başlıca malzemeler şunlardır:
- Fiberglass: ince partikülde yüksek verim sağlar, basınç ve dönüş hatlarında yaygındır.
- Selüloz kağıt: ekonomik bir seçenektir, orta hassasiyetli sistemlerde kullanılır.
- Paslanmaz tel örgü: yıkanabilir yapıdadır, emiş hattında tercih edilir.
- Su tutucu eleman: yağa karışan suyu tutmak için kullanılır.
- Metal elyaf: yüksek sıcaklıklı uygulamalarda seçilir.
Hidrolik Filtre Seçiminde Dikkat Edilecek Hususlar
Seçim, filtrenin takılacağı hat ve korunacak ekipman belirlenerek başlar. Yanlış seçilen bir filtre ya yeterince temizlemez ya da hızla tıkanarak sistemde basınç kaybı yaratır. Seçimde şu değerler birlikte değerlendirilir:
- Hattın çalışma basıncı ve debisi.
- Korunacak ekipmanın istediği mikron değeri.
- Yağın tipi ve çalışma sıcaklığındaki viskozitesi.
- Temiz elemandaki basınç kaybı.
- Bağlantı ölçüsü ve montaj şekli.
- By-pass valfi ve kirlilik göstergesi ihtiyacı.
Soğuk çalışmada yağ koyulaşır ve elemandaki basınç kaybı yükselir. Bu yüzden ilk çalıştırmada by-pass valfinin sık açılmaması için eleman yüzeyi yeterli seçilir. Mevcut bir filtrenin muadili aranıyorsa eleman üzerindeki kod ile dış çap, iç çap ve boy ölçüleri yeterlidir. Kod okunmuyorsa elemanın fotoğrafı ve ölçüleri iletişim kanallarından gönderilebilir.
Hidrolik Filtre Sembolü
Hidrolik devre şemalarında filtre, köşesi üzerinde duran bir kare ile gösterilir. Karenin içinden geçen kesikli çizgi filtre elemanını temsil eder. Sembolün yanındaki yay ve çek valf işareti by-pass valfini, ibre işareti ise kirlilik göstergesini anlatır. Şema okunurken filtrenin hangi hatta çizildiğine bakılarak tipi anlaşılır.
Hidrolik Filtre Bakımı ve Değişimi
Hidrolik filtre bakımı kirlilik göstergesi takip edilerek yapılır. Gösterge uyarı bölgesine geçtiğinde ya da ekipman üreticisinin verdiği çalışma saati dolduğunda eleman değiştirilir. Yağ değişimlerinde filtre elemanı da yenilenir.
Değiştirilmeyen filtre tıkanır ve by-pass valfi açılarak yağı süzmeden sisteme gönderir. Bu durumda pompa gürültülü çalışabilir, silindir hareketleri yavaşlar, valflerde takılma başlar. Değişim sırasında gövde içi temizlenir, conta kontrol edilir ve yeni elemanın doğru yuvaya oturduğundan emin olunur. Yedek elemanlar tozsuz ve kuru ortamda, ambalajı açılmadan saklanır.
Hidrolik Filtre Fiyatını Belirleyen Etkenler
Hidrolik filtre fiyatları filtrenin tipine, bağlantı ölçüsüne, çalışma basıncına ve eleman malzemesine göre değişir. Fiberglass elemanlı basınç filtreleri, tel örgülü emiş filtrelerine göre daha pahalıdır. Gövdeli komple filtre ile yalnız yedek eleman arasında da belirgin fiyat farkı bulunur. Kirlilik göstergesi, by-pass valfi ve yüksek basınç dayanımı maliyeti artırır.
Ölçüsünü ya da kodunu ilettiğiniz hidrolik filtre ve filtre elemanları için fiyat çalışması yapılır. Talebinizi teklif al formundan iletebilir, diğer ürün grupları için filtre yedek parça sayfasını, hava filtreleri için endüstriyel filtreler sayfasını inceleyebilirsiniz.
Hidrolik Filtre Hakkında Sıkça Sorulan Sorular
Hidrolik sistemde yağı temizleyen filtre nedir?
Hidrolik sistemde yağı temizleyen eleman hidrolik filtredir. Emiş, basınç ve dönüş hatlarına takılan filtreler yağdaki partikülleri tutar.
Hidrolik filtre değişmezse ne olur?
Tıkanan filtre by-pass yapar ve kirli yağ sisteme geçer. Pompa, valf ve silindirlerde aşınma hızlanır.
Hidrolik filtre ne zaman değiştirilir?
Kirlilik göstergesi uyarı verdiğinde ya da önerilen çalışma saati dolduğunda değiştirilir. Yağ değişiminde eleman da yenilenmelidir.
Motor yağ filtresi yerine hidrolik filtre kullanılabilir mi?
Kullanılmamalıdır. İki filtrenin basınç dayanımı, mikron değeri ve by-pass ayarı farklıdır. Birbirinin yerine kullanılması yetersiz filtrasyona ya da eleman hasarına yol açar.
Hidrolik filtre kaç mikron olmalıdır?
Mikron değeri korunacak ekipmana göre belirlenir. Servo valfli sistemlerde 3 ile 5, genel sistemlerde 10 ile 25 mikron yaygındır.
Muadil hidrolik filtre elemanı nasıl bulunur?
Eleman üzerindeki kod ya da dış çap, iç çap ve boy ölçüsüyle muadili çıkarılır. Mikron değeri ve basınç sınıfının aynı olması gerekir.
