Industriefilter und Entstaubungsanlagen

Industriefilteranlagen sind Einrichtungen, die Staub, Rauch, Ölnebel und Partikel, die bei der Produktion in die Luft gelangen, an der Quelle erfassen, auf einer Filterfläche zurückhalten und die gereinigte Luft in die Halle oder an die Atmosphäre zurückgeben. Eine Anlage besteht aus Erfassungselementen, Rohrleitungsnetz, Filtergehäuse, Ventilator und Staubaustragselementen.

FLTS Filtre Sistemleri San. ve Tic. Ltd. fertigt in seiner Werkstatt in İkitelli OSB, Istanbul, Entstaubungseinheiten, Industrieventilatoren und Filterersatzteile. Konstruktion, Fertigung, Montage, Inbetriebnahme und Automatisierung liegen in der Hand desselben Teams. Jedes Projekt wird nach Messungen in der Anlage ausgelegt und nicht auf ein Katalogprodukt von der Stange gesetzt.

Welche Aufgabe hat eine Industriefilteranlage?

Die Aufgabe der Anlage lässt sich in drei Punkten zusammenfassen: lungengängige Partikel im Arbeitsbereich reduzieren, die Emissionen am Kamin unter den gesetzlichen Grenzwerten halten und wertvollen Staub in den Prozess zurückführen. In Mehl-, Futtermittel-, Zement- und Kunststofflinien kann das unter dem Trichter gesammelte Material wieder in die Produktion gehen. Da sich der Staub nicht mehr auf Maschinenführungen, Lagern und Schaltschränken absetzt, bleibt auch die Lebensdauer der Ausrüstung erhalten.

Bestandteile einer Industriefilteranlage

Eine Anlage ist kein einzelnes Gehäuse, sondern besteht aus miteinander verbundenen Teilen. Wird ein Teil falsch gewählt, sinkt auch die Leistung der anderen.

• Erfassungshauben und Absaugstutzen an Maschine oder Arbeitsplatz
• Rohrleitungsnetz, Bögen und Klappen, die den Staub zum Filter fördern
• Stahlgehäuse mit Filterschläuchen oder Patronen, Reingasraum und Trichter
• Druckluftbehälter, Membranventile und Steuerschrank
• Ventilator, der den Unterdruck in der Leitung erzeugt, und Abluftkamin
• Zellenradschleuse, Förderschnecke oder Förderer unter dem Trichter

Entstaubung und allgemeine Lüftung im Vergleich

Die allgemeine Lüftung verdünnt das gesamte Hallenvolumen mit Frischluft. Entstaubungsanlagen erfassen die Partikel dagegen dort, wo sie entstehen, und verhindern ihre Ausbreitung in der übrigen Halle. Deshalb kann das eine System das andere nicht ersetzen; in stark staubenden Betrieben werden Punktabsaugung und allgemeine Lüftung gemeinsam projektiert.

Industrielle Luftfilteranlagen arbeiten in den Schritten Absaugung, Förderung, Filtration und Abreinigung: Der Ventilator erzeugt Unterdruck im Rohrnetz, staubhaltige Luft wird ins Filtergehäuse gesaugt, die Partikel bleiben auf der Filterfläche und die gereinigte Luft wird abgegeben. Wenn sich die Filterfläche belegt, setzt die Abreinigung ein und die Produktion läuft ohne Unterbrechung weiter.

Absaugung und Förderung

An jedem Absaugstutzen muss eine ausreichende Erfassungsgeschwindigkeit herrschen, um den Staub in die Leitung zu ziehen. Der Stutzen sollte zur Austrittsrichtung des Staubs zeigen und möglichst nah an der Quelle sitzen. Sinkt die Fördergeschwindigkeit in der Leitung, setzt sich Staub am Rohrboden ab; deshalb werden statt scharfer Umlenkungen Bögen mit großem Radius verwendet.

Filtration

Beim Eintritt in das Filtergehäuse sinkt die Geschwindigkeit der Rohgasluft, grobe Partikel fallen direkt in den Trichter. Feinstaub haftet an der Schlauch- oder Patronenoberfläche, die gereinigte Luft strömt durch das Filtermedium in den Reingasraum. Der Filterkuchen auf der Oberfläche erhöht den Abscheidegrad etwas, doch mit wachsender Schichtdicke steigt der Druckverlust und die Absaugung lässt nach.

Jet-Pulse-Abreinigung

Ein Membranventil gibt Druckluft aus dem Behälter über ein Blasrohr als kurzen Impuls in den Schlauch oder die Patrone. Das Filterelement bläht sich schlagartig auf, der Filterkuchen bricht und fällt in den Trichter. Da die Impulse Reihe für Reihe wandern, wird jeweils nur eine Reihe abgereinigt, während die übrigen Elemente weiter filtern.

Die Abreinigung wird auf zwei Arten ausgelöst. Bei zeitgesteuertem Betrieb folgen die Impulse in festen Abständen. Bei differenzdruckgesteuertem Betrieb beginnt die Abreinigung, sobald die Differenz zwischen Roh- und Reingasseite einen eingestellten Wert überschreitet. Die zweite Methode wird bevorzugt, weil sie Druckluftverbrauch und Filterverschleiß senkt.

Staubaustrag

Der im Trichter gesammelte Staub wird über Zellenradschleuse, Schnecke oder Förderer in Big Bags, Behälter oder zurück in den Prozess geleitet. Der Austrag unter dem Trichter muss zuverlässig arbeiten, denn ein voller Trichter lässt den Staub wieder an die Filterelemente steigen.

Entstaubungsanlagen unterscheiden sich nach Korngröße, Feuchte, Temperatur und Brennbarkeit des Staubs; kein einzelner Typ passt zu jeder Anlage. Die wichtigsten Systeme, die FLTS fertigt, sind unten zusammen mit den Bedingungen zusammengefasst, unter denen sie gewählt werden.

Jet-Pulse-Schlauchfilter

Ein Jet-Pulse-Schlauchfilter ist ein Trockenabscheider, der den Staub auf der Außenseite von über Stützkörbe gezogenen Filterschläuchen zurückhält und die Schläuche automatisch mit Druckluftimpulsen abreinigt. Er wird in Linien mit hoher Staubbeladung und Dauerbetrieb eingesetzt und ist in Gießereien, Zement-, Holz-, Getreide- und Recyclingbetrieben verbreitet. Das Schlauchgewebe wird nach Gastemperatur, Feuchte und Säuregehalt sowie Feinheit und Brennbarkeit des Staubs gewählt; im selben Gehäuse lassen sich Polyester-, antistatische, Meta-Aramid- oder PTFE-Membranschläuche einsetzen.

Jet-Pulse-Patronenfilter

Ein Jet-Pulse-Patronenfilter hält trockenen Staub und Rauch auf plissierten Patronen zurück. Da die Plissierung bei gleichem Volumen mehr Filterfläche bietet, erreicht er bei feinem, trockenem Staub einen hohen Abscheidegrad. Er wird bei Schweißrauch, Laser- und Plasmaschneiden sowie bei beengten Platzverhältnissen bevorzugt. Bei hoher Staubmenge oder heißem Gas ist die Schlauchbauweise besser geeignet.

Zyklonfilter

Ein Zyklonfilter trennt grobe Partikel durch eine Drehbewegung im Gehäuse aus der staubhaltigen Luft, ganz ohne Filterfläche. In den meisten Projekten wird er dem Hauptfilter als Vorabscheider vorgeschaltet. In der Holzbearbeitung bleiben grobe Späne im Zyklon, nur der Feinstaub erreicht den Schlauchfilter und die Schläuche halten länger. Bei abrasivem Staub schützt er zudem den Eintrittsbereich des Hauptfilters.

Nassfilter

Ein Nassfilter ist ein Nassabscheider, der die Rohgasluft durch eine Wasserturbulenz führt und den Staub im Wasser abscheidet. Bei funkenbildendem, klebrigem oder brennbarem Staub ersetzt er den Trockenfilter und ist beim Schleifen und Polieren von Aluminium aus Sicherheitsgründen erste Wahl. Da der abgeschiedene Staub zu Schlamm wird, gelangt er in der Halle nicht wieder in die Luft.

Kaminfilter

Ein Kaminfilter hält Staub, Rauch und Partikel aus Industriekaminen zurück, bevor sie in die Atmosphäre gelangen. Er wird bei Kessel- und Feuerungsanlagen sowie in Linien installiert, deren Emissionsmessung den Grenzwert überschreitet. Bei heißem Rauchgas wird dem Filter eine Gaskühleinheit vorgeschaltet, die die Gastemperatur auf ein für das Filtermaterial verträgliches Niveau senkt.

Ölnebelfilter

Ein Ölnebelfilter trennt Ölnebel, Öldampf und ölhaltige Partikel, die an CNC-Maschinen, Pressen und Zerspanungsmaschinen entstehen, aus der Luft ab. Wird ölhaltige Luft einem Trockenstaubfilter zugeführt, setzt sich das Filtermedium schnell zu; Öl- und Emulsionsdampf benötigen daher eine eigene Filterstufe.

Strahlfilter

Ein Strahlfilter hält den in Strahlkabinen und Strahlanlagen abgetragenen Farb-, Rost- und Beschichtungsstaub zusammen mit zerbrochenem Strahlmittel zurück. Dieser Staub ist abrasiv; Filtermedium, Eintrittsbereich und Abreinigung werden entsprechend gewählt. In Oberflächenvorbereitungslinien gehört der Wechsel der Filterelemente fest in den Wartungsplan.

Jede Entstaubungs- und Lüftungsanlage arbeitet mit einem Ventilator; sein Typ richtet sich danach, ob die geförderte Luft sauber, staubhaltig, heiß oder explosionsfähig ist. Der richtige Ventilator liefert den berechneten Volumenstrom gegen den gesamten Druckverlust der Anlage. Schwache Absaugung, Staubablagerungen in der Leitung und unnötiger Energieverbrauch gehen oft auf einen falsch gewählten Ventilator zurück.

FLTS fertigt Industrieventilatoren nach Volumenstrom, Druck, Temperatur und Staubdaten der Anlage nach Maß. Das Gehäuse kann aus Schwarzblech, Edelstahl oder verzinktem Blech bestehen; der Antrieb erfolgt direkt gekuppelt oder über Keilriemen. Nach der Fertigung wird das Laufrad dynamisch gewuchtet.

Zentrifugalventilatoren

Ein Zentrifugalventilator schleudert die in die Mitte des Laufrads eintretende Luft zu den Schaufelspitzen und gibt sie über ein Spiralgehäuse ab. Da er hohen Druck erzeugt, wird er für lange Rohrleitungen und gefilterte Entstaubungsanlagen bevorzugt. Wegen seines Spiralgehäuses wird er vor Ort auch Spiralgehäuseventilator genannt. In Filteranlagen sitzt der Ventilator meist hinter dem Filter; so erhält das Laufrad gereinigte Luft, Verschleiß und Unwucht nehmen ab.

Radialventilatoren

Ein Radialventilator mit gerade beschaufeltem Laufrad fördert abrasiven und klebrigen Staub, ohne dass er sich an den Schaufeln festsetzt. Muss der Staub den Ventilator passieren, wird ein Radialtyp mit starkwandigem Gehäuse eingesetzt. In Linien mit hohem Volumenstrom in Zement-, Eisen- und Stahl- sowie Energieanlagen verlängern Verschleißbleche auf den Schaufeln die Lebensdauer des Laufrads.

ATEX-Ventilatoren

In Bereichen mit brennbarem Staub oder Gas wird ein funkenfrei gebauter ATEX-Ventilator in Ex-Ausführung eingesetzt. In Holz-, Pulverbeschichtungs-, Mehl-, Zucker- und Chemiebetrieben sowie in Lackierereien mit Lösemitteldampf werden Ventilatorgehäuse, Laufrad und Motor gemeinsam nach der Zoneneinteilung ausgewählt.

Hallenlüftung

Wo die Punktabsaugung nicht hinreicht, wird die Hallenluft mit Fabriklüftungsanlagen ausgetauscht. Diese Linien benötigen hohen Volumenstrom bei niedrigem Druck, deshalb kommen vor allem Axialventilatoren und Industrieabsauger zum Einsatz. Wärmeabfuhr und Frischluftzufuhr werden im selben Projekt geplant.

Filterersatzteile sind Teile, die regelmäßig gewechselt oder nach einem Defekt erneuert werden, damit eine Entstaubungseinheit weiterläuft: Schläuche und Patronen sind Verbrauchsmaterial, Stützkörbe, Membranventile, Explosionsklappen und Zellenradschleusen bilden die mechanische und sicherheitstechnische Seite der Einheit. Die Teile werden in der Werkstatt in İkitelli OSB nach Maß gefertigt. Für Anlagen anderer Hersteller genügen meist die Maße des alten Teils.

Filterschläuche

Filterschläuche werden aus Polyester, antistatischem Gewebe, Meta-Aramid (Nomex), PPS, Polyimid (P84), PTFE, Acryl, Polypropylen und Glasfaser gefertigt. Polyester dient für allgemeinen trockenen Staub, Nomex für heiße Linien wie Gießerei und Asphalt, PPS und P84 für saures Rauchgas und PTFE für aggressive chemische Umgebungen, in denen andere Gewebe schnell verschleißen.

Filterpatronen

Filterpatronen halten trockenen, feinen Staub mit ihrer plissierten Oberfläche zurück. Flansch-, Konus-, Panel- und antistatische Patronen werden nach Anschlussart der Einheit und Brennbarkeit des Staubs gewählt. Für Laser- und Plasmaschneiden gibt es eigene Patronentypen.

Stützkörbe

Der Stützkorb trägt den Schlauch von innen und hält seine Form während des Impulses. Beim Schlauchwechsel werden auch die Stützkörbe geprüft; ein verbogener oder rostiger Korb zerreißt einen neuen Schlauch in kurzer Zeit.

Membranventil und Steuerung

Die Membran des Impulsventils erzeugt den Abreinigungsimpuls und verschleißt abhängig von der Druckluftqualität. Die Steuerung der Membranventile regelt Impulsfolge, Impulsdauer und Pausenzeit. Ein Wasserabscheider in der Druckluftleitung schützt die Lebensdauer der Membran.

Explosionsklappe

An Einheiten mit brennbarem Staub wird eine Explosionsklappe am Gehäuse angebracht und die Entlastungsrichtung zu einer sicheren Seite gelenkt. Antistatische Schläuche oder Patronen allein genügen nicht; Erdung, Explosionsdruckentlastung und bei Bedarf eine flammenlose Entlastung werden gemeinsam geplant.

Zellenradschleuse

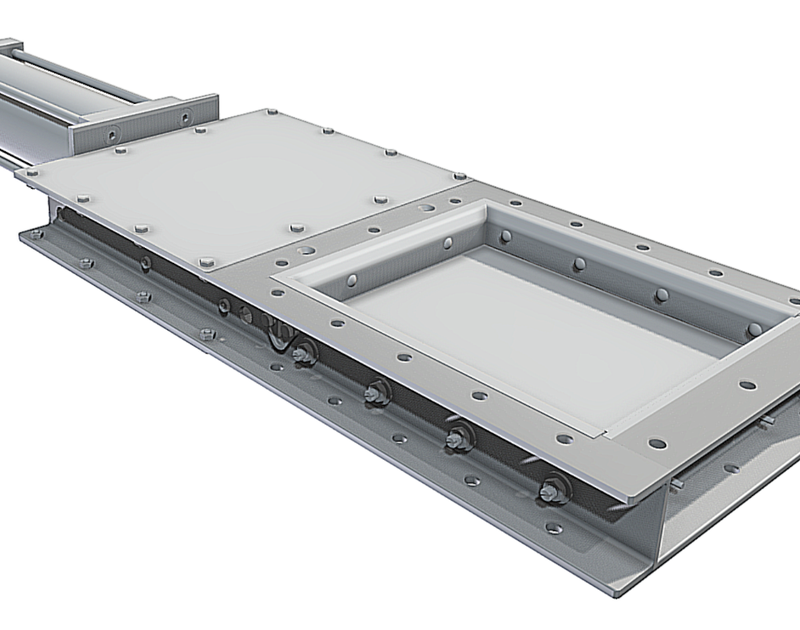

Die Zellenradschleuse trägt den Staub aus dem Trichter aus, ohne das Druckgleichgewicht der Anlage zu stören, und übergibt ihn an Big Bag, Behälter oder Förderer. Zusammen mit Förderschnecke und Schieber bildet sie die Austrags- und Fördergruppe.

Die Auswahl eines Industriefilters beginnt mit der Staubart; zwei Linien mit gleichem Volumenstrom brauchen unterschiedliche Filteranlagen, wenn die eine Holzspäne und die andere Schweißrauch führt. Die folgende Tabelle fasst die Systeme zusammen, die in häufig betreuten Branchen im Vordergrund stehen. Die endgültige Auswahl erfolgt anhand von Messungen in der Anlage.

Für nicht aufgeführte Fälle gilt dieselbe Logik. Bei Kessel- und Feuerungsanlagen stehen Kaminfilter mit Gaskühleinheit im Vordergrund, in Strahllinien Strahlfilter und in Prozessen mit nassem, klebrigem Staub Nassfilter. In Chemie- und Kunststoffbetrieben werden bei brennbarem Feinstaub antistatische Patronenfilter und ATEX-Ventilatoren gemeinsam betrachtet.

Die richtige Filteranlage wird gewählt, indem Staubeigenschaften, Volumenstrom, Gastemperatur, Brennbarkeit und Aufstellfläche gemeinsam bewertet werden. Eine Auswahl, die vor der Klärung dieser Punkte getroffen wird, mag auf dem Papier ausreichen, liefert vor Ort aber nicht unbedingt die erwartete Absaugung.

• Staubeigenschaften: Korngröße, Feuchte, Klebrigkeit und Abrasivität bestimmen Filtertyp und Filtermedium. Bei abrasivem Staub wird am Eintritt ein Verschleißzuschlag vorgesehen, bei groben Körnern ein Zyklon vorgeschaltet.
• Volumenstrom: Für jede Absaugstelle wird die Erfassungsgeschwindigkeit mit dem Stutzenquerschnitt multipliziert und die Werte zum Gesamtluftbedarf addiert. Wird der Gleichzeitigkeitsfaktor der Maschinen nicht berücksichtigt, fällt die Einheit größer aus als nötig.
• Filterfläche: Der Gesamtvolumenstrom wird durch die zum Staub passende Filterflächenbelastung geteilt. Bei feinem und klebrigem Staub wird dieser Wert niedrig gehalten, sodass derselbe Volumenstrom mehr Filterfläche benötigt.
• Gastemperatur: Liegt die Temperatur über der Dauertemperaturgrenze des Filtermediums, wird am Eintritt eine Gaskühleinheit vorgesehen oder ein hitzebeständiges Gewebe gewählt.
• Feuchte und Taupunkt: In Linien mit Kondensation klebt der Staub am Filter; Gehäusedämmung und Gewebe werden darauf abgestimmt.
• Brennbarkeit: Bei brennbarem Staub werden antistatische Filterelemente, Gehäuseerdung, Explosionsdruckentlastung und ein ATEX-Ventilator gemeinsam geplant. Bei hohem Funkenrisiko wird statt eines Trockenfilters eine Nasslösung geprüft.
• Aufstellfläche: Innen- oder Außenaufstellung, Freiraum über dem Filter für den Elementwechsel und die Druckluftversorgung beeinflussen die Wahl zwischen Patronen- und Schlauchfilter.
• Verbleib des Staubs: Wird der Staub entsorgt, reichen oft Behälter oder Big Bag; geht er in den Prozess zurück, werden Zellenradschleuse und Förderleitung in die Konstruktion aufgenommen.

Bei FLTS beginnt ein Industriefilterprojekt mit der Besichtigung vor Ort, setzt sich mit messbasierter Konstruktion und Fertigung in der Werkstatt in İkitelli OSB fort und endet mit Montage und Inbetriebnahme vor Ort. Engineering, Beschaffung, Fertigung, Montage, Inbetriebnahme und Bauüberwachung liegen in einer Hand.

1. Besichtigung und Messung: Lage der Staubquelle, Anzahl der Maschinen, Maße der Absaugstutzen, Gastemperatur, tägliche Staubmenge und vorhandene Rohrführung werden vor Ort aufgenommen.
2. Berechnung und Konstruktion: Absaugvolumenstrom, Filterfläche, Rohrdurchmesser und Gesamtdruckverlust werden berechnet. Ventilator und Motorleistung werden nach dem Gesamtwiderstand gewählt; gerechnet wird mit dem Widerstand des verschmutzten, nicht des sauberen Filters.
3. Fertigungszeichnungen: Gehäusemaße, Anzahl der Filterelemente, Ventilanordnung, Trichter und Austragsgruppe werden festgelegt und die Fertigungszeichnungen erstellt.
4. Fertigung und Prüfung: Das Gehäuse wird in der Werkstatt gefertigt, die Schweißnähte werden auf Dichtheit geprüft. Ein undichtes Gehäuse schwächt die Absaugung und kann abgeschiedenen Staub wieder in die Luft bringen.
5. Automatisierung: Der Steuerschrank wird auf die Automatisierungsinfrastruktur der Anlage abgestimmt. Fernstart und -stopp, Betriebszustand und Alarmmeldungen werden als potenzialfreie Kontakte übergeben.
6. Versand und Montage: Die Einheit wird in Abschnitten versandt, um die Montagezeit vor Ort zu verkürzen. Gehäuse, Rohranschlüsse, Druckluftleitung, Zellenradschleuse und Ventilator werden aufgestellt.
7. Inbetriebnahme: Der Ventilator wird gestartet, die Geschwindigkeiten an den Absaugstellen gemessen, Impulsfolge und Pausenzeit eingestellt. Der Differenzdruck zwischen Roh- und Reingasseite wird protokolliert; dieser Wert ist die Referenz für spätere Wartungen.

Im Mittelpunkt der Wartung von Industriefilteranlagen steht die Überwachung des Differenzdrucks; verlässt der Wert den Referenzbereich, werden Abreinigung, Filterelemente und Austragsgruppe geprüft. Regelmäßige Wartung verhindert Absaugverluste und ungeplante Stillstände.

Wechsel der Filterelemente

Kehrt der Differenzdruck nach einem Abreinigungszyklus nicht auf sein früheres Niveau zurück oder ist am Kaminaustritt Staub sichtbar, steht ein Wechsel der Schläuche oder Patronen an. Gewechselt wird abschnittsweise, nicht einzeln. Laufen neue und alte Elemente gemischt, strömt die Luft bevorzugt durch die neuen und diese verschleißen schneller. Ein dauerhaft niedriger Differenzdruck kann auf einen Riss oder eine undichte Aufnahme hinweisen.

Regelmäßige Kontrollen

• Druckluftdruck, Wasserabscheider und Membranen der Impulsventile
• Füllstand im Trichter, Funktion von Zellenradschleuse und Schnecke
• Geradheit und Korrosionszustand der Stützkörbe
• Staubansatz am Laufrad, Lagergeräusch und -temperatur, Riemenspannung
• Motorstrom und Schwingungswert
• Staubablagerungen in der Rohrleitung und Undichtigkeiten an Flanschverbindungen

Wie ist der Differenzdruck zu deuten?

Der bei der Inbetriebnahme protokollierte Differenzdruck ist der gesunde Betriebswert der Einheit. Steigt er dauerhaft, kann die Filterfläche verstopfen, der Abreinigungsimpuls zu schwach sein oder die Druckluft feucht ankommen. Fällt er unerwartet, ist nach einem Riss im Filterelement oder einer Undichtigkeit im Gehäuse zu suchen. Wird die Anzeige regelmäßig abgelesen und protokolliert, fällt ein Fehler auf, bevor er die Produktion beeinträchtigt.

Ersatzteilbevorratung

In Linien mit Dauerbetrieb sorgt ein Ersatzteilvorrat an Filterschläuchen, Patronen und Membranen dafür, dass der Wechsel nach dem Produktionsplan erfolgen kann. FLTS fertigt auch für Anlagen anderer Hersteller Ersatzteile nach Maß oder Muster des alten Teils.

Der Preis einer Industriefilteranlage stammt nicht aus einer festen Liste; er wird projektbezogen nach Volumenstrom, Filterfläche, Werkstoff, Ventilator, Automatisierung und Montageumfang kalkuliert. Bewertet wird nicht nur die Investition, sondern auch der Betriebsaufwand.

Eine Einheit mit zu knapp bemessener Filterfläche wirkt bei der Erstinvestition günstig, arbeitet aber mit höherem Druckverlust, verbraucht mehr Energie und erfordert häufigere Wechsel der Filterelemente. Angebote sollten deshalb anhand eines technischen Datenblatts verglichen werden.
