Hydraulikfilter

Was ist ein Hydraulikfilter?

Ein Hydraulikfilter ist ein Filterelement, das feste Partikel, Metallspäne und schlammartige Rückstände aus dem im Hydrauliksystem zirkulierenden Öl zurückhält. Wenn das Öl das Element im Filtergehäuse durchströmt, bleiben die Verunreinigungen an der Elementoberfläche zurück, und sauberes Öl gelangt ins System.

In Hydrauliksystemen bildet der Filter eine Schutzschicht vor Bauteilen mit engen Toleranzen wie Pumpen, Ventilen und Zylindern. In jeder Anlage, die mit Öldruck arbeitet, etwa Pressen, Spritzgießmaschinen, Baumaschinen und Hydraulikaggregaten, ist mindestens ein Hydraulikfilter verbaut.

Wofür wird ein Hydraulikfilter verwendet?

Die Aufgabe des Hydraulikfilters besteht darin, die Reinheit des Öls zu erhalten. Werden Staub, Dichtungsreste und Metallabrieb, die ins Öl gelangen, nicht im Filter zurückgehalten, zerkratzen sie die Oberflächen von Pumpen und Ventilen und beeinträchtigen die Dichtheit.

Sauberes Öl sorgt für einen konstanten Systemdruck und verlängert die Nutzungsdauer des Öls. Wird der Filter im Hydrauliksystem richtig ausgewählt, verringern sich störungsbedingte Stillstände und die Wartungsintervalle werden planbar.

Arten von Hydraulikfiltern

Hydraulikfilterelemente

Rücklauffilter

Druckfilter

Hydraulikfilter werden nach der Leitung benannt, in die sie eingebaut sind. Jede Leitung hat einen anderen Druck und eine andere zurückzuhaltende Partikelgröße, daher unterscheiden sich auch Filtergehäuse und Elementaufbau. Die folgende Tabelle vergleicht die in Hydrauliksystemen verwendeten Filterarten.

Hydraulik-Saugfilter

Der Saugfilter wird im Tank am Saugstutzen der Pumpe angeschlossen und verhindert, dass grobe Partikel aus dem Öl die Pumpe erreichen. Dank seines Elements aus Drahtgewebe kann er ausgewaschen und wiederverwendet werden. Damit die Pumpe nicht schwer ansaugen muss, wird er mit großer Filterfläche und geringem Druckverlust gewählt.

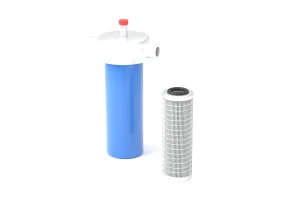

Hydraulik-Druckfilter

Der Druckfilter wird am Pumpenausgang eingebaut und filtert das zu Ventilen und Zylindern strömende Öl fein. Sein Gehäuse wird aus Stahl oder Aluminium so gefertigt, dass es dem Betriebsdruck des Systems standhält. In Systemen mit Servo- und Proportionalventilen erfolgt in dieser Leitung die feinste Filtration.

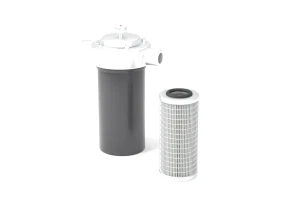

Hydraulik-Rücklauffilter

Der Rücklauffilter des Hydrauliksystems hält die im Kreislauf entstandenen Verschleißpartikel zurück, unmittelbar bevor das Öl in den Tank zurückfließt. In den meisten Hydraulikaggregaten wird er als Tankaufbaufilter eingesetzt, und das Element wird durch Öffnen des Deckels gewechselt. Auch der Hydrauliktankfilter von Baumaschinen gehört zu dieser Gruppe.

Hydraulik-Leitungsfilter

Der Hydraulik-Leitungsfilter wird mit beiden Enden in die Rohrleitung eingebunden und bevorzugt dort eingesetzt, wo der Tank schwer zugänglich ist. Er ist auch als Inline-Hydraulikfilter bekannt. Es gibt Modelle mit Verschmutzungsanzeige und Bypassventil.

Belüftungsfilter

Wenn sich der Ölstand im Tank ändert, strömt Luft ein und trägt Staub aus der Umgebung mit sich. Der Belüftungsfilter wird auf den Tankdeckel gesetzt und verhindert, dass Staub von außen ins Öl gelangt.

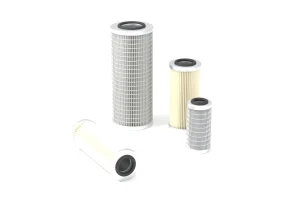

Elementwerkstoffe für Hydraulikölfilter

Der Werkstoff des Hydraulikölfilterelements bestimmt die Abscheidegenauigkeit und die Schmutzaufnahmekapazität. Glasfaserelemente erzielen bei feinen Partikeln einen hohen Wirkungsgrad und sind in Druck- und Rücklaufleitungen weit verbreitet. Elemente aus Zellulosepapier sind die wirtschaftliche Lösung und werden in Systemen mit mittleren Anforderungen an die Filterfeinheit eingesetzt.

Elemente aus Edelstahl-Drahtgewebe sind auswaschbar und werden bevorzugt in der Saugleitung verwendet. Zum Abscheiden von Wasser aus dem Öl werden wasserabsorbierende Elemente, für Hochtemperaturanwendungen Elemente aus Metallfaservlies gewählt.

Worauf ist bei der Auswahl eines Hydraulikfilters zu achten?

Die Auswahl eines Hydraulikfilters beginnt mit der Festlegung der Leitung, in die der Filter eingebaut wird, und der zu schützenden Komponenten. Ein falsch gewählter Filter reinigt entweder nicht ausreichend oder setzt sich schnell zu und verursacht Druckverluste im System. Bei der Auswahl werden die folgenden Werte gemeinsam bewertet.

• Betriebsdruck und Volumenstrom der Leitung
• Von der zu schützenden Komponente geforderte Filterfeinheit in µm
• Ölart und Viskosität bei Betriebstemperatur
• Druckverlust bei sauberem Element
• Anschlussgröße und Einbauart
• Bedarf an Bypassventil und Verschmutzungsanzeige

Wird ein Ersatz für einen vorhandenen Filter gesucht, genügen der Code auf dem Element sowie Außendurchmesser, Innendurchmesser und Länge.

Schaltzeichen für Hydraulikfilter

In Hydraulikschaltplänen wird der Filter als auf der Spitze stehendes Quadrat dargestellt, und die gestrichelte Linie durch das Quadrat symbolisiert das Filterelement. Das Feder- und Rückschlagventilsymbol neben dem Schaltzeichen steht für das Bypassventil, das Zeigersymbol für die Verschmutzungsanzeige.

Wartung und Wechsel von Hydraulikfiltern

Die Wartung des Hydraulikfilters erfolgt anhand der Verschmutzungsanzeige. Das Element wird gewechselt, wenn die Anzeige in den roten Bereich wechselt oder die vom Hersteller angegebene Betriebsstundenzahl erreicht ist. Bei jedem Ölwechsel wird auch das Filterelement erneuert.

Ein nicht gewechselter Filter setzt sich zu, das Bypassventil öffnet und leitet das Öl ungefiltert ins System. In diesem Fall kann die Pumpe geräuschvoll laufen, die Zylinderbewegungen werden langsamer und Ventile beginnen zu klemmen. Ersatzelemente sollten staubfrei und trocken in ungeöffneter Verpackung gelagert werden.

Preise für Hydraulikfilter

Die Preise für Hydraulikfilter hängen von Filtertyp, Anschlussgröße, Betriebsdruck und Elementwerkstoff ab. Druckfilter mit Glasfaserelement sind teurer als Saugfilter mit Drahtgewebe. Auch zwischen einem kompletten Filter mit Gehäuse und einem reinen Ersatzelement besteht ein deutlicher Preisunterschied.

Bei FLTS Filtre Sistemleri erstellen wir Preisangebote für Hydraulikfilter und Filterelemente auf Grundlage der von Ihnen übermittelten Abmessungen oder Codes. Ihre Anfrage können Sie über das Formular Angebot anfordern senden, Informationen zu weiteren Produktgruppen finden Sie auf der Seite Filterersatzteile.
