Patlama Kapağı

Patlama Kapağı Nedir?

Patlama kapağı, belirli bir basınca ulaşıldığında yırtılacak biçimde üretilen ince cidarlı bir paneldir. Sektörde patlama paneli ve patlama tahliye paneli adlarıyla da anılır, mevzuat dilinde ise koruyucu sistem sayıldığı için bağımsız belgelendirmeye tabidir.

Çalışma mantığı önlemekten çok sınırlamaya dayanır. Tutuşma gerçekleştiğinde basınç milisaniyeler içinde yükselir, kapak açılarak alev ve basıncı dışarı yönlendirir ve gövdede kalan basınç ekipmanın dayanabileceği seviyede kalır. Bu nedenle patlama basıncı tahliye kapağı ifadesi de aynı ürünü tanımlar. Patlama diski adlandırması ise daha çok boru hattı ve basınçlı kap uygulamalarında kullanılır.

Patlama Kapağı Çalışma Prensibi

Sistemde üç basınç değeri birlikte okunur. Kapağın açıldığı statik basınç, patlama sırasında gövdede ulaşılan azaltılmış basınç ve ekipmanın tasarım dayanımı.

Kapağın açılma basıncı ekipman dayanımının altında seçilir, azaltılmış basınç ise her koşulda dayanımın altında kalmalıdır. Tahliye alanı yetersiz hesaplanırsa basınç gövdeyi yarar, gereğinden büyük seçilirse ise kapak normal çalışma sırasındaki basınç dalgalanmalarında açılır. Patlama indikatörü eklendiğinde kapağın açılması anında sinyal üretir ve hattın durdurulmasını sağlar.

Patlama Kapağı Çeşitleri Nelerdir?

Çeşitler gövde yapısına ve çalışma ortamının gereksinimlerine göre ayrışır. Üçü de aynı prensiple çalışır, fark malzeme ve yüzey kalitesindedir.

Tip	Gövde Yapısı	Öne Çıkan Özellik	Tipik Kullanım
Kompozit tip	Çok katmanlı metal ve yalıtım	Ekonomik ve geniş ölçü aralığı	Filtre, siklon, silo
Hijyenik tip	Tek parça paslanmaz, pürüzsüz yüzey	Temizlenebilir ve iz bırakmayan iç yüzey	Gıda, ilaç, süt tozu
Yüksek performanslı	Takviyeli özel profil	Düşük açılma toleransı ve vakum dayanımı	Değirmen, kurutucu, atomizer

Geometri de seçimi etkileyen ayrı bir başlık. Kare ve dikdörtgen ekipmanlarda patlama tahliye paneli formu kullanılırken, boru hattı ve dairesel gövdelerde patlama diski formu tercih edilir. Üç tipin tamamı bu iki geometride üretilebiliyor, seçimi belirleyen şey ekipmanın flanş ölçüsü.

Kompozit Tip Patlama Kapakları

Kompozit tip, metal katman ile yalıtım katmanının birlikte preslenmesiyle üretilir. Bu yapı hem açılma basıncının dar bir bantta tutulmasını hem maliyetin düşük kalmasını sağlar.

En yaygın kullanılan grup bu. Toz toplama sistemi patlama kapağı ihtiyacının büyük bölümü kompozit tiple karşılanıyor, çünkü kare ve dikdörtgen ölçülerde geniş bir seçenek sunuyor. Kapak üzerine conta ve montaj çerçevesi standart olarak eklenir.

Hijyenik Tip Patlama Kapakları

Hijyenik tip, iç yüzeyde ürün birikmesine izin vermeyen tek parça paslanmaz gövdeyle üretilir. Kaynak izi ve cep bırakmayan yapısı yıkama işlemine uygun hâle getirir.

Gıda, süt tozu, nişasta ve ilaç üretiminde zorunlu tercih bu grup. Üretim hattı periyodik olarak yıkandığı için kapağın hem basınç dayanımını hem yüzey kalitesini koruması gerekir. Vakum destek plakası talep edilmesi hâlinde negatif basınç oluşan hatlarda da kullanılabilir.

Yüksek Performanslı Patlama Kapakları

Yüksek performanslı kapaklar, açılma basıncında dar tolerans gereken ve çevrimsel basınç değişimi yaşanan hatlar için üretilir. Takviyeli profil sayesinde yorulmaya karşı dirençlidir.

Değirmen, kurutucu ve atomizer gibi basıncın sürekli dalgalandığı ekipmanlar bu grubun alanıdır. Özel uygulama gerektiren noktalarda ölçü ve açılma basıncı projeye göre üretilir. Endüstriyel patlama kapağı seçiminde en yüksek bedel bu grupta ortaya çıkar, karşılığında yanlış açılma riski düşer.

Patlama Kapağının Teknik Özellikleri

Teknik veri sayfasında yer alan değerler kapağın hangi ekipmana takılabileceğini belirler. Bu değerler toz numunesi analiziyle birlikte değerlendirilir.

• Statik açılma basıncı, kapağın yırtıldığı basınç değeri

• Azaltılmış patlama basıncı, tahliye sırasında gövdede ulaşılan en yüksek basınç

• Tahliye alanı, ekipman hacmine ve toz sınıfına göre hesaplanan açıklık

• Toz patlama sınıfı, tozun basınç yükselme hızını tanımlayan değer

• Sıcaklık aralığı, kapağın çalışma sıcaklığı sınırları

• Vakum dayanımı, emiş tarafında oluşan negatif basınca direnç

• Belgelendirme, ürünün koruyucu sistem olarak taşıdığı uygunluk beyanı

Tozun patlama sınıfı laboratuvarda belirlenir ve tahliye alanı hesabının temel girdisidir. Alüminyum ile magnezyum tozu en yüksek sınıfta yer alır, ahşap ve tahıl tozu ise daha düşük sınıfta kalır. Aynı hacimdeki iki ekipman farklı toz taşıyorsa gereken tahliye alanı da farklı çıkar. Bu yüzden bir toz patlama kapağı başka bir tesisten örnek alınarak seçilemez.

Toz Toplama Sistemlerinde Patlama Kapağı Kullanımı

Yanıcı toz emen bir filtre gövdesi patlama riski taşıyan hacim sayılır. Filtre patlama kapağı bu nedenle gövdenin en üst bölgesine ya da temiz hava tarafına yerleştirilir. Toz toplama sistemi patlama kapağı seçimi filtre tipine göre değişiyor.

• Jet Pulse Torbalı Filtre, geniş gövde hacmi nedeniyle en sık kapak uygulanan ünite

• Jet Pulse Kartuş Filtre, kompakt gövdede sınırlı alana uygun ölçü seçilir

• Silo Üstü Jet Filtre, silo gövdesi ile filtre birlikte değerlendirilir

• Siklon ve ön tutucu, iri partikül tutan hacimlerde gövde üstüne konur

• Kovalı elevatör, gövde boyunca belirli aralıklarla kapak uygulanır

• Pnömatik taşıma hattı, boru çaplarına uygun dairesel tip kullanılır

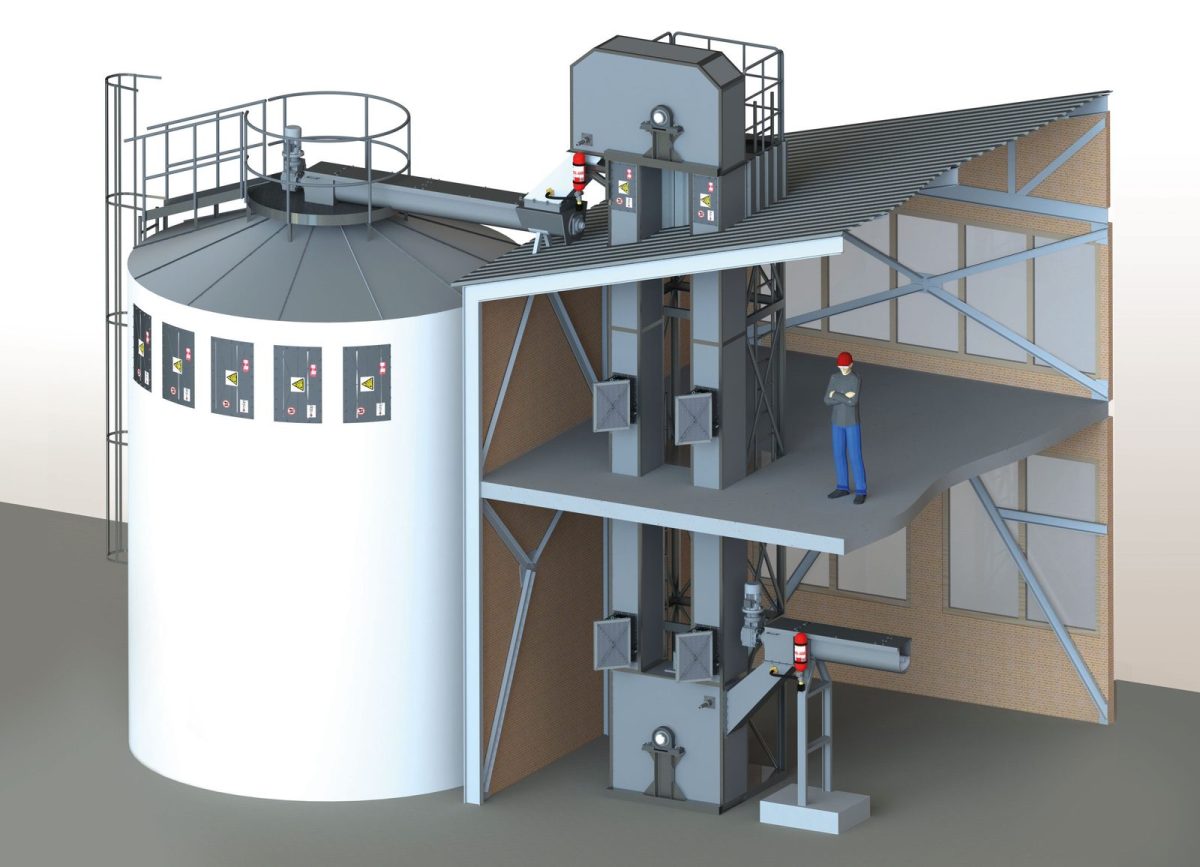

Jet pulse torbalı filtre gövdeleri hacim olarak büyük olduğundan çoğunlukla birden fazla panel gerektirir, jet pulse kartuş filtre ünitelerinde ise tek panel yeterli olabiliyor. Silo patlama kapağı uygulamasında tahliye yönü özellikle önemli, çünkü silolar genellikle yüksekte ve yürüyüş yollarının yakınında konumlanıyor. Kapak kapalı alanda açılacaksa alev topu da dışarı çıktığı için Alevsiz Tahliye Bacası ile birlikte kullanılması gerekir. Ortamda patlayıcı toz bulunan hatlarda fan tarafında da ATEX Exproof Fan tercih edilir.

Patlama Kapağı Fiyatları

Patlama kapağı fiyat bilgisi hazır liste üzerinden verilmez, çünkü her ünite ekipmanın hacmine ve tozuna göre boyutlandırılır. Ölçü, tip, açılma basıncı, gövde malzemesi ve belgelendirme kapsamı bedeli oluşturan ana kalemlerdir. Endüstriyel patlama kapağı tedarikinde adet arttıkça birim bedel de düşüyor.

Hijyenik tip paslanmaz gövde gerektirdiği için kompozit tipten yüksek, yüksek performanslı grup ise ikisinden de üstte kalır. Toz patlama kapağı fiyatları karşılaştırılırken açılma basıncı toleransı ile uygunluk beyanının kapsamı ayrıca sorulmalıdır, çünkü belgesiz bir panel denetimde kabul edilmez. Toz patlama kapağı fiyatları aynı ölçüde bile toz sınıfına bağlı olarak değişebiliyor. Ekipman hacmi, toz cinsi ve mevcut kapak ölçünüzle teklif formumuzu doldurduğunuzda projenize özel fiyat hazırlıyoruz.

Patlama Kapağı Montajı ve Bakımı

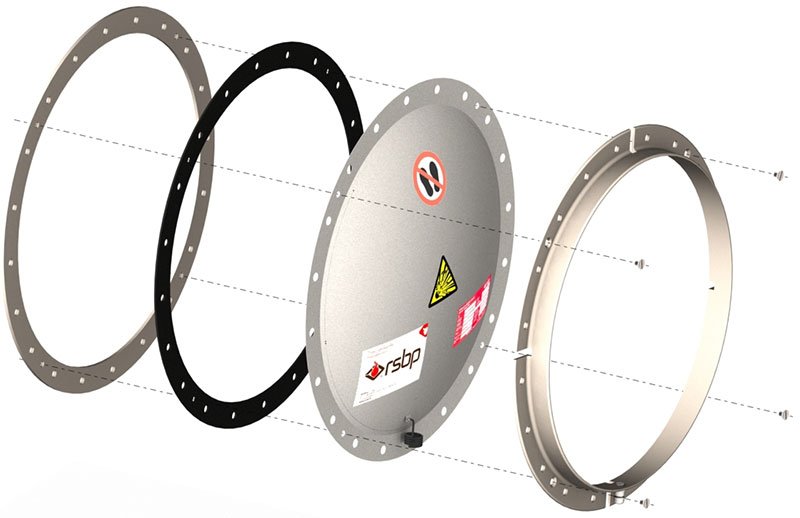

Montajda kapağın yönü ve çerçeve sızdırmazlığı belirleyici. Ters takılan ya da contası eksik bir kapak hesaplanan basınçta açılmaz.

Çerçeve cıvataları üreticinin verdiği tork değeriyle sıkılır, fazla sıkma paneli deforme ederek açılma basıncını değiştirir. Kapak yüzeyi altı ayda bir korozyon ve darbe izi yönünden kontrol edilir, iç yüzeyde toz kabuğu oluşmuşsa temizlenir. Üzeri kapatılmış, boyanmış ya da üzerine yük binmiş bir filtre patlama kapağı işlevini yitirir ve bu durum sahada en sık rastlanan kusurdur.

Patlama Kapağı Kullanmanın Avantajları

Kapağın asıl faydası can güvenliği, bunun yanında ekipman ve üretim sürekliliğini de koruyor. Pasif çalıştığı için enerji ya da kumanda gerektirmiyor.

• Pasif koruma, elektrik ve kumanda bağlantısı olmadan çalışır

• Düşük bakım, hareketli parça bulunmadığı için periyodik işlem azdır

• Gövde koruması, ekipmanın yarılmasını ve parça savrulmasını engeller

• Ekonomik çözüm, bastırma sistemlerine göre yatırım bedeli düşüktür

• Geniş ölçü aralığı, kare, dikdörtgen ve dairesel seçenekler mevcuttur

• Mevzuat uyumu, belgelendirilmiş ürün denetimde uygunluk sağlar

• Hızlı değişim, açılan panel kısa sürede yenisiyle değiştirilir

Belgeli bir ATEX patlama kapağı aynı zamanda risk değerlendirme dosyasını da güçlendiriyor. Patlama basıncı tahliye kapağı bulunmayan bir ekipmanda tutuşma yaşandığında hasar yalnızca o üniteyle sınırlı kalmıyor, komşu hatlara da yayılıyor.

Patlama Kapağı Seçiminde Dikkat Edilmesi Gerekenler

Seçim üç veriyle başlar. Ekipmanın hacmi, tozun patlama sınıfı ve gövdenin tasarım dayanımı.

• Ekipman hacmi, tahliye alanı hesabının ilk girdisidir

• Toz analizi, patlama sınıfı ve en yüksek patlama basıncı belirlenir

• Gövde dayanımı, azaltılmış basıncın altında kalması gereken sınır

• Tahliye yönü, insan geçişi ve komşu ekipman bulunmayan alan seçilir

• İç mekân koşulu, kapalı hacimde alevsiz tahliye zorunlu hâle gelir

• Tepki kuvveti, tahliye anında gövdeye binen yük hesaba katılır

• Hijyen gereksinimi, gıda ve ilaç hatlarında yüzey kalitesi şart

• İndikatör ihtiyacı, kapağın açılmasının sinyale dönmesi istenir mi

ATEX patlama kapağı tedarikinde uygunluk beyanı ve kullanım kılavuzunun ürünle birlikte teslim edilmesi gerekiyor. Belgesiz panel ucuz görünse de denetimde reddedilir ve sigorta kapsamını da riske atar. Silo patlama kapağı gibi yüksekte konumlanan uygulamalarda ayrıca bakım erişiminin nasıl sağlanacağı baştan planlanmalı, aksi hâlde panel yıllarca kontrolsüz kalıyor.

Patlama Kapağı Hakkında Sıkça Sorulan Sorular

Patlama kapağı hangi basınçta açılır?

Açılma basıncı ekipmanın tasarım dayanımına göre belirlenir ve toz toplama ünitelerinde genellikle düşük değerlerde seçilir. Kesin değer gövde hesabıyla çıkarıldığı için standart bir rakam verilmez.

Patlama kapağı hangi sistemlerde kullanılır?

Yanıcı toz bulunan filtreler, siklonlar, silolar, kovalı elevatörler, değirmenler, kurutucular ve pnömatik taşıma hatlarında kullanılır. Ortak koşul, gövdenin içinde patlayıcı toz bulutu oluşabilmesi.

Patlama kapağı tekrar kullanılabilir mi?

Hayır, açılan patlama paneli yırtılarak işlev gördüğü için tek kullanımlıktır ve yenisiyle değiştirilir. Menteşeli tahliye kapakları ise kapanabilir yapıdadır, bu iki ürün sık karıştırılıyor.

Patlama kapağı ölçüsü nasıl belirlenir?

Ölçü, ekipman hacmi, tozun patlama sınıfı, gövdenin dayanım basıncı ve kapağın açılma basıncı birlikte hesaplanarak bulunur. Gövdenin boy ile çap oranı da hesaba girdiği için ölçü tahminle seçilmez.
