Tekirdağ toz toplama sistemleri, fabrikalarda oluşan toz ve dumanı kaynağında emen, filtreden geçiren ve temizlenmiş havayı bacaya veren sistemlerdir. Emiş ağızları, kanallar, filtre ünitesi, fan ve bacadan oluşur. FLTS olarak Tekirdağ genelindeki tesislere bu sistemlerin tasarımını, imalatını ve montajını yapıyoruz.
Tekirdağ, İstanbul’a yakınlığı ve organize sanayi bölgeleriyle Trakya’nın önemli sanayi illerinden biri. Tekstil, metal, plastik, kimya ve gıda hatlarının her biri farklı türde toz üretir. Bu yüzden hazır bir katalog ürünü yerine her sistemi tesiste yapılan keşif ve debi ölçümüne göre boyutlandırıyoruz.
Tekirdağ’da Filtre Sistemleri ve Toz Toplama İmalatı
Bir toz toplama projesinde mühendislik, ekipman temini, imalat, montaj, devreye alma ve süpervizörlük adımlarının hepsini kendi ekibimizle yürütüyoruz. Sistem otomasyonu da bu kapsamın içinde. Tasarım ve montaj aynı ekibin sorumluluğunda olduğu için tesiste alınan ölçülerle üretilen parçalar sahaya sorunsuz oturur.
Filtre gövdesi, filtre kafesleri, kanallar ve fanlar İkitelli OSB’deki atölyemizde üretiliyor. Patlaç valf kontrol panosu, hava kilidi ve helezon gibi yardımcı ekipmanlar da aynı projede tedarik ediliyor. Devreye alma sonrasında filtre torbası, kartuş ve patlaç valf diyaframı gibi yedek parçaları da bizden temin edebilirsiniz.
Toz toplama sistemi sadece çalışma ortamını temizlemek için kurulmaz. Bacadan çıkan toz Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği’ne, çalışanların soluduğu toz ise Tozla Mücadele Yönetmeliği’ne göre değerlendirilir. Doğru boyutlandırılmış bir sistem tesisi emisyon ölçümlerinde ve iş sağlığı denetimlerinde güvence altına alır. Toplanan toz bazı proseslerde hammadde olarak geri kazanılabildiği için sistem doğrudan maliyet avantajı da sağlayabilir.
Tekirdağ’ın Sanayi Bölgelerinde Hizmet Noktalarımız
Tekirdağ’da sanayi birkaç ilçeye ve organize sanayi bölgesine dağılmış durumda. Bölgelerin baskın sektörleri farklı olduğu için toz tipi, sıcaklık ve patlama riski de bölgeden bölgeye değişiyor. Keşif öncesinde tesisin bulunduğu bölge ve sektörü bilmek, ön çalışmayı hızlandırıyor.
Çerkezköy ve Veliköy
Çerkezköy OSB ve Veliköy OSB’de tekstil, kimya, metal ve plastik tesisleri bir arada bulunuyor. Kaynak dumanı ve taşlama tozunda kartuş filtre, lif ve granül tozunda torbalı filtre kullanılıyor. Kimya tesislerinde tozun yanıcılığı ayrıca değerlendiriliyor.
Kapaklı
Kapaklı, Çerkezköy OSB ile iç içe bir sanayi bölgesi ve metal ile plastik tesisleri burada da görülüyor. Metal tozunda kartuş filtre, iri ve yoğun tozda siklon ön ayırıcılı torbalı filtre tercih ediliyor. Kesim ve taşlama hatlarında filtrenin önüne kıvılcım tutucu konur.
Ergene 1 ve Ergene 2 OSB
Ergene 1 ve Ergene 2 OSB’de tekstil ve boya terbiye tesisleri ağırlıkta. Elyaf tozu için torbalı filtre yeterli olurken ram ve kurutma hatlarındaki sıcak ve yağlı hava ön soğutma ve ısıya dayanıklı torba ister.
Süleymanpaşa, Malkara, Hayrabolu ve Diğer İlçeler
Bu ilçelerde un, yem ve gıda tesisleri de bulunuyor. Un, yem ve tahıl tozu belirli yoğunlukta patlayıcı ortam oluşturabildiği için ATEX uyumlu fan, patlama kapağı ve antistatik filtre kullanılıyor.
Çorlu’daki tesisler için yaptığımız çalışmaları Çorlu filtre sistemleri sayfamızda ayrıca anlattık.
Sektöre Göre Endüstriyel Filtre ve Toz Toplama Çözümleri
Debisi aynı olan iki sistem bile toz türü değişince başka filtre ve ekipman ister. Tozun tane boyutu filtre medyasını, sıcaklığı torba kumaşını, yanıcılığı ise güvenlik ekipmanlarını belirler. Tekirdağ’daki başlıca sektörler için genel eşleşme aşağıdaki gibidir.
| Sektör | Toz tipi | Önerilen sistem |
|---|---|---|
| Tekstil, iplik, dokuma | Elyaf ve hav tozu | Jet pulse torbalı filtre |
| Boya, terbiye, ram | Sıcak ve yağlı hava | Ön soğutma ve Nomex ya da PTFE filtre torbası |
| Metal, kaynak, taşlama | Kaynak dumanı ve metal tozu | Jet pulse kartuş filtre |
| Lazer ve plazma kesim | Çok ince metal tozu | Kartuş filtre ve kıvılcım tutucu |
| Ahşap ve mobilya | Talaş ve zımpara tozu | Siklon, torbalı filtre ve patlama kapağı |
| Plastik ve kimya | Granül ve toz kimyasal | Torbalı filtre ve antistatik filtre torbası |
| Gıda, un, yem | Patlayıcı olabilen organik toz | ATEX uyumlu torbalı filtre ve rotary valf |
| Boya kabini | Yapışkan boya partikülü | Sulu filtre |
Sıcaklığa Göre Filtre Torbası Seçimi
Filtre torbası, gazın sürekli sıcaklığına dayanacak kumaştan seçilmelidir. Sıcaklık sınırı aşıldığında torba kısa sürede sertleşir, delinir ve emisyon artar. Ürettiğimiz torbaların sürekli çalışma sıcaklıkları aşağıdaki tabloda yer alıyor.
| Torba tipi | Sürekli çalışma sıcaklığı | Öne çıktığı durum |
|---|---|---|
| Polyester keçe | 150 °C’ye kadar | Genel kullanım, uygun maliyet |
| Antistatik keçe | 150 °C’ye kadar | Yanıcı tozlarda statik yükü boşaltma |
| Nomex (meta aramid) | 200 °C’ye kadar | Ram, kurutma ve sıcak proses gazı |
| PTFE | 260 °C’ye kadar | Yüksek sıcaklık ve kimyasal dayanım |
Tablolar bir başlangıç noktasıdır. Kesin seçim tozun tane boyutu, nemi, sıcaklığı ve patlama sınıfı tesiste belirlendikten sonra yapılır.
Hangi Filtre Ünitesi Hangi İşe Uygun?
Ürettiğimiz ana ünitelerin hangi işte kullanıldığını aşağıda bulabilirsiniz. Kartlardan ürünlerin teknik detaylarına geçebilirsiniz.

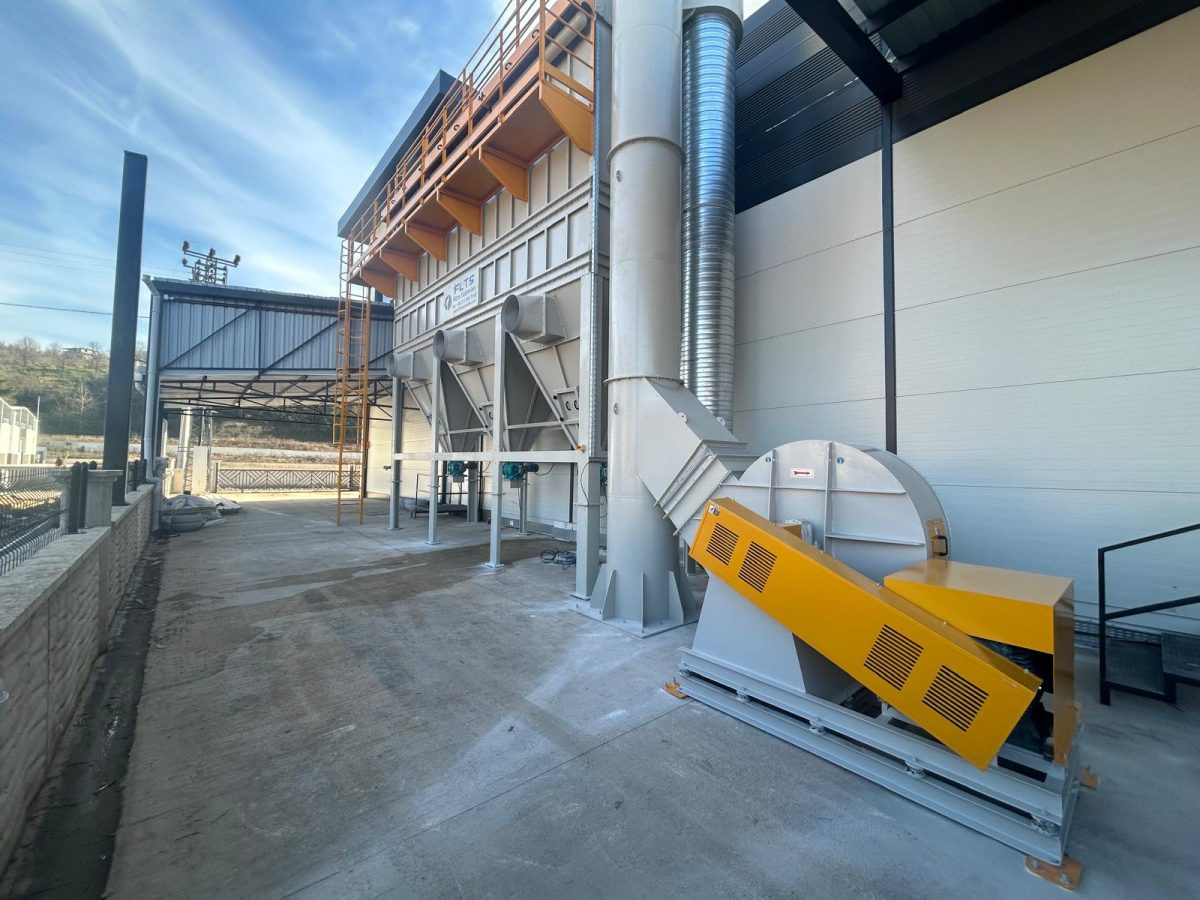

- Yoğun ve sürekli tozda jet pulse torbalı filtre kullanılır. Basınçlı hava venturi üzerinden torbanın içine kısa bir darbe olarak gönderilir ve torbalar üretim durmadan temizlenir. Temizleme, fark basınç kontrolüyle otomatik yapılır.
- İnce ve kuru tozda, özellikle alan dar ise jet pulse kartuş filtre uygundur. Pliseli yapısı küçük gövdede geniş filtre yüzeyi sağlar. Kaynak dumanı, lazer ve plazma kesim tozunda sık kullanılır. Seçim ölçütlerini kartuş filtre rehberimizde anlattık.

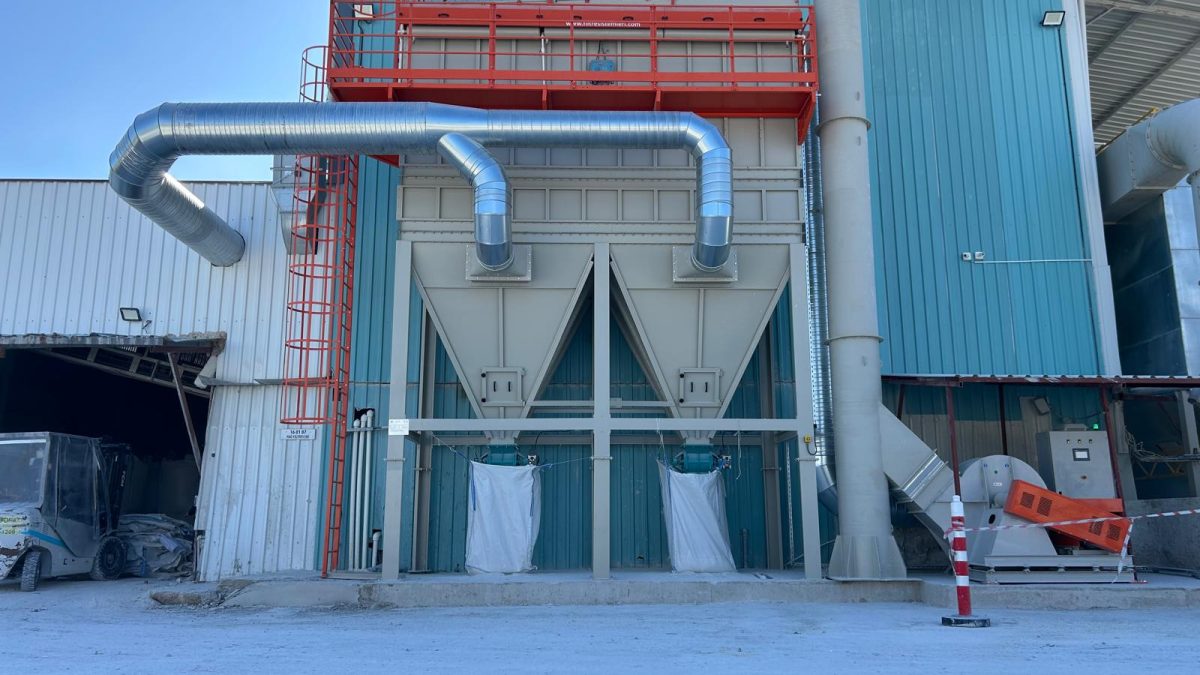

- İri partikül ve kıvılcım varsa ana filtrenin önüne siklon konur. Siklon tozun büyük kısmını merkezkaç kuvvetiyle ayırır, böylece filtreye gelen yük azalır ve torba ömrü uzar.
- Yapışkan, nemli veya yanıcı tozda sulu filtre kullanılır. Toz su perdesinde tutulduğu için tıkanma yaşanmaz ve kıvılcım riski büyük ölçüde azalır.
- Patlama riski olan ortamlarda ATEX fan, patlama kapağı ve antistatik filtre elemanları birlikte kullanılır.
Jet pulse torbalı filtrenin nasıl çalıştığını aşağıdaki videoda görebilirsiniz.
Tüm ürün grubunu toz toplama sistemleri kategorimizde inceleyebilirsiniz.
Fabrika Emiş ve Havalandırma Sistemleri
Toz toplama sistemi tozu kaynağında yakalar. Genel havalandırma ise üretim alanındaki ısıyı, nemi ve kalan kirliliği dışarı atar. Pek çok tesiste ikisi birlikte planlanır. Genel havalandırma için fabrika havalandırma sistemleri, emiş için radyal fan ve salyangoz fan çözümlerimizi inceleyebilirsiniz.
Keşiften Devreye Almaya Proje Süreci
Bir toz toplama sisteminin verimi büyük ölçüde keşif ve hesap aşamasında belirlenir. Emiş noktalarından biri eksik hesaplanırsa toz üretim alanına yayılır, fan gereğinden büyük seçilirse enerji boşa harcanır. Her projede aşağıdaki adımları sırasıyla uyguluyoruz.
- Tesiste makine sayısı, emiş noktaları, tozun türü ve kanal güzergâhı yerinde incelenir.
- Her emiş noktasının ihtiyaç duyduğu hava miktarı hesaplanır, kanal çapları ve fan gücü bu debiye göre belirlenir.
- Toplam debi ve tozun özelliğine göre filtre yüzeyi, filtre medyası ve temizleme sistemi seçilir.
- Filtre gövdesi, kafesler, kanallar ve fan atölyemizde üretilir.

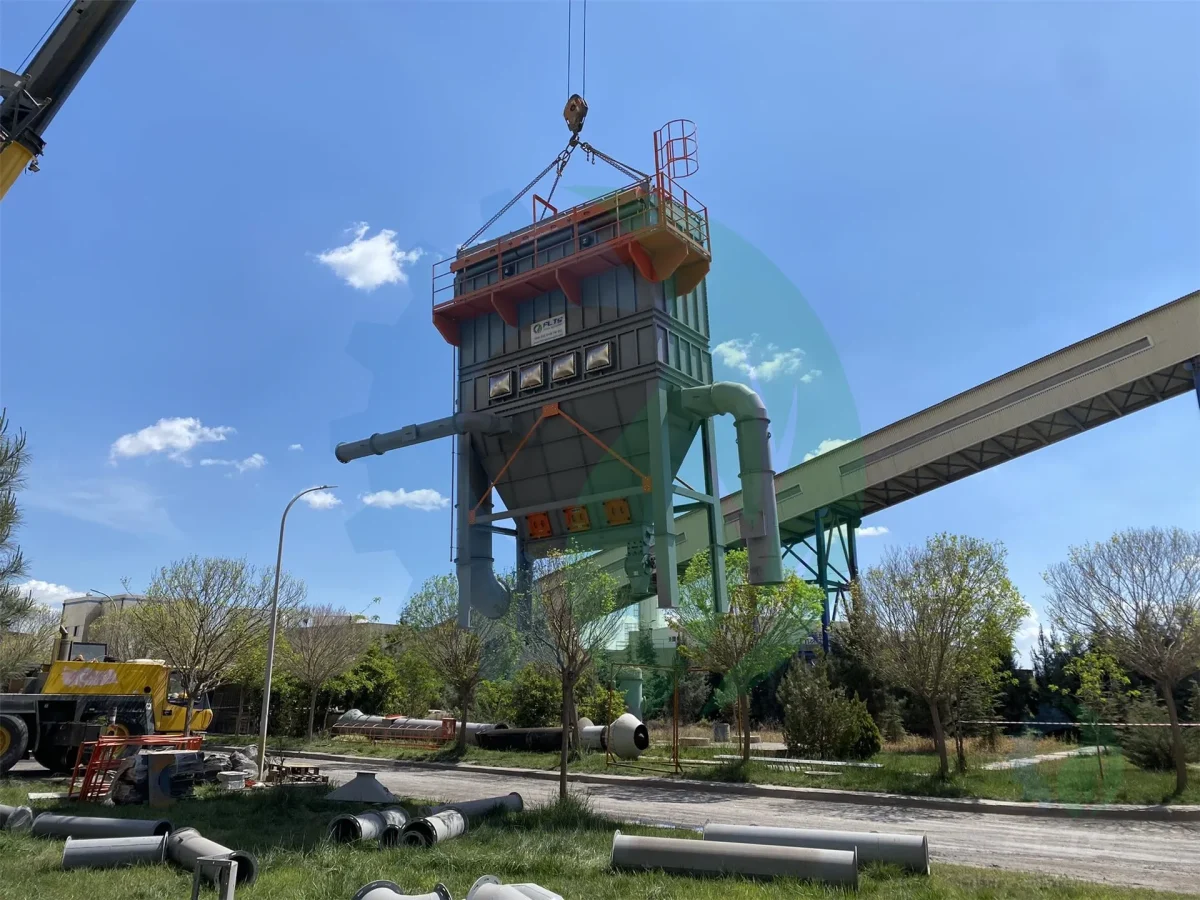

- Sistem sahada kurulur, emiş değerleri ve filtre fark basıncı ölçülerek devreye alınır.
Toz Toplama Sisteminde Debi Nasıl Hesaplanır?
Debi, kanal kesit alanı ile hava hızının çarpımıyla bulunur. Saatlik değer için sonuç 3.600 ile çarpılır. Örneğin kesiti 0,4 m² olan bir kanalda hava hızı 15 m/s ise debi 0,4 × 15 × 3.600 = 21.600 m³/h olur.
Toplam debi her emiş noktasının debisi toplanarak bulunur. Aynı anda çalışmayan makineler varsa eş zamanlılık oranı hesaba katılır. Kanaldaki hava hızı da tozun cinsine göre ayarlanır. Hız düşük kalırsa toz kanalda çöker, fazla olursa enerji tüketimi ve aşınma artar. Hesabın ayrıntılarını fan debi hesabı yazımızda anlattık.
Devreye Alma Sonrası Bakım
Sistem devreye alındıktan sonra filtre fark basıncı düzenli izlenmelidir. Fark basıncın yükselmesi torbaların tıkandığını ya da temizleme sisteminin yetersiz kaldığını gösterir. Patlaç valf diyaframları, basınçlı hava hattı ve toz boşaltma ekipmanı periyodik olarak kontrol edilmelidir. Bakım adımlarını toz toplama sistemlerinde bakım yazımızda bulabilirsiniz.
Mevcut Sistemin Revizyonu ve Kapasite Artırımı
Tekirdağ’daki pek çok tesiste toz toplama sistemi zaten kurulu. Üretim hattı büyüdüğünde ya da yeni makineler eklendiğinde mevcut sistem yetersiz kalabilir. Bu durumda önce mevcut emiş noktaları ve fark basınç değerleri ölçülür. Gerekirse filtre yüzeyi büyütülür, fan değiştirilir ya da torba tipi prosese göre güncellenir. Böylece sistemi baştan kurmadan kapasite artırılabilir.
Tekirdağ Toz Toplama Sistemi Fiyatları Neye Göre Değişir?
Toz toplama sistemi tesise özel üretildiği için sabit bir fiyat listesi yoktur. Teklifi belirleyen başlıca kalemler aşağıda sıralanıyor.
- Toplam hava debisi, yani filtre gövdesinin ve fanın büyüklüğü
- Filtre yüzeyi ve kullanılan filtre kumaşı
- Emiş noktası sayısı ve kanal uzunluğu
- ATEX uyumlu ekipman ihtiyacı
- Rotary valf, helezon veya silo gibi toz boşaltma ekipmanları
- Çatı, platform veya dış saha gibi montaj koşulları
Kurulum maliyeti kadar işletme maliyeti de önemlidir. Jet pulse sistemlerde basınçlı hava sarfiyatı ve torba değişim aralığı yıllık maliyetin büyük kısmını oluşturur. Doğru filtre yüzeyi seçildiğinde torbalar daha az temizlenir, basınçlı hava tüketimi düşer ve torba ömrü uzar. Bu yüzden teklifleri karşılaştırırken yalnızca kurulum bedeline değil, filtre yüzeyine ve torba kalitesine de bakmak gerekir.
Ön teklif için emiş yapılacak makinelerin listesi, tozun türü, günlük çalışma süresi ve varsa yerleşim planı yeterlidir. Keşiften sonra teklifle birlikte imalat ve montaj süresini de bildiriyoruz. Tesisiniz için teklif formunu doldurabilir ya da bizimle iletişime geçebilirsiniz.
Emisyon, ATEX ve İş Güvenliği Gereklilikleri
Toz toplama sistemi kurulurken çevre ve iş sağlığı mevzuatı birlikte ele alınmalıdır. Organize sanayi bölgelerindeki tesisler hem emisyon hem de iş sağlığı açısından denetleniyor. Sistemi baştan bu gerekliliklere göre tasarlamak, sonradan yapılacak maliyetli değişikliklerin önüne geçer.
- Filtre çıkışındaki toz miktarı Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği’ndeki sınır değerleri sağlamalıdır. Filtre kumaşı ve filtre yüzeyi bu hedefe göre seçilir.
- Un, şeker, ahşap, plastik ve bazı metal tozları patlayıcı ortam oluşturabilir. Bu tesislerde Çalışanların Patlayıcı Ortamların Tehlikelerinden Korunması Hakkında Yönetmelik kapsamında ATEX uyumlu fan, patlama kapağı ve topraklama kullanılır.
- Tozla Mücadele Yönetmeliği tozun kaynağında kontrol altına alınmasını ister. Emiş bu nedenle makineye en yakın noktadan yapılır.
Tekirdağ’da Filtre Üreticisi Seçerken Neden FLTS?
FLTS Filtre Sistemleri, toz toplama sistemlerinin tasarımı, üretimi ve uygulaması üzerine uzmanlaşmış bir üreticidir. Projelerimiz yurt içinde ve yurt dışında uygulanıyor. Tekirdağ’daki tesislere sunduğumuz başlıca avantajlar aşağıda.
Sık Sorulan Sorular
Tekirdağ’ın hangi ilçelerine hizmet veriyorsunuz?
Tekirdağ genelindeki tesislere keşif, imalat ve montaj için bizimle iletişime geçebilirsiniz. Çerkezköy, Kapaklı, Ergene, Süleymanpaşa ve diğer ilçelerdeki projeleri keşif sonrası planlıyoruz. Çorlu’daki tesisler için ayrı bir sayfamız bulunuyor.
Toz toplama sistemi kurulumu ne kadar sürer?
Süre sistemin debisine, kanal uzunluğuna ve montaj koşullarına göre değişir. Keşif tamamlandığında imalat ve montaj takvimi teklifin içinde yer alır.
Teklif almak için hangi bilgiler gerekir?
Hangi makinelerden emiş yapılacağı, tozun ne olduğu ve tesisin kaç saat çalıştığı ilk görüşme için yeterli. Yerleşim planı varsa işimizi kolaylaştırır. Kesin teklif keşif ve debi ölçümünden sonra çıkar.
Mevcut üretim hattına toz toplama sistemi eklenebilir mi?
Evet. Emiş noktaları ve kanal güzergâhı yerinde belirlenerek mevcut hatlara sistem eklenebilir. Var olan filtrenin kapasitesi yetmiyorsa fan ve filtre yüzeyi yeniden hesaplanır.
ATEX uyumlu sistem ne zaman gerekir?
Tozun patlayıcı ortam oluşturabildiği her tesiste gerekir. Un, şeker, ahşap ve bazı metal tozları bu gruba girer. Hangi ekipmanın gerekeceği keşifte toz sınıfına göre belirlenir.
Filtre torbası ve kartuş değişimi için destek veriyor musunuz?
Evet. Filtre torbası, kartuş, filtre kafesi ve patlaç valf gibi yedek parçaları tedarik ediyor, değişim ve bakım için destek veriyoruz.
