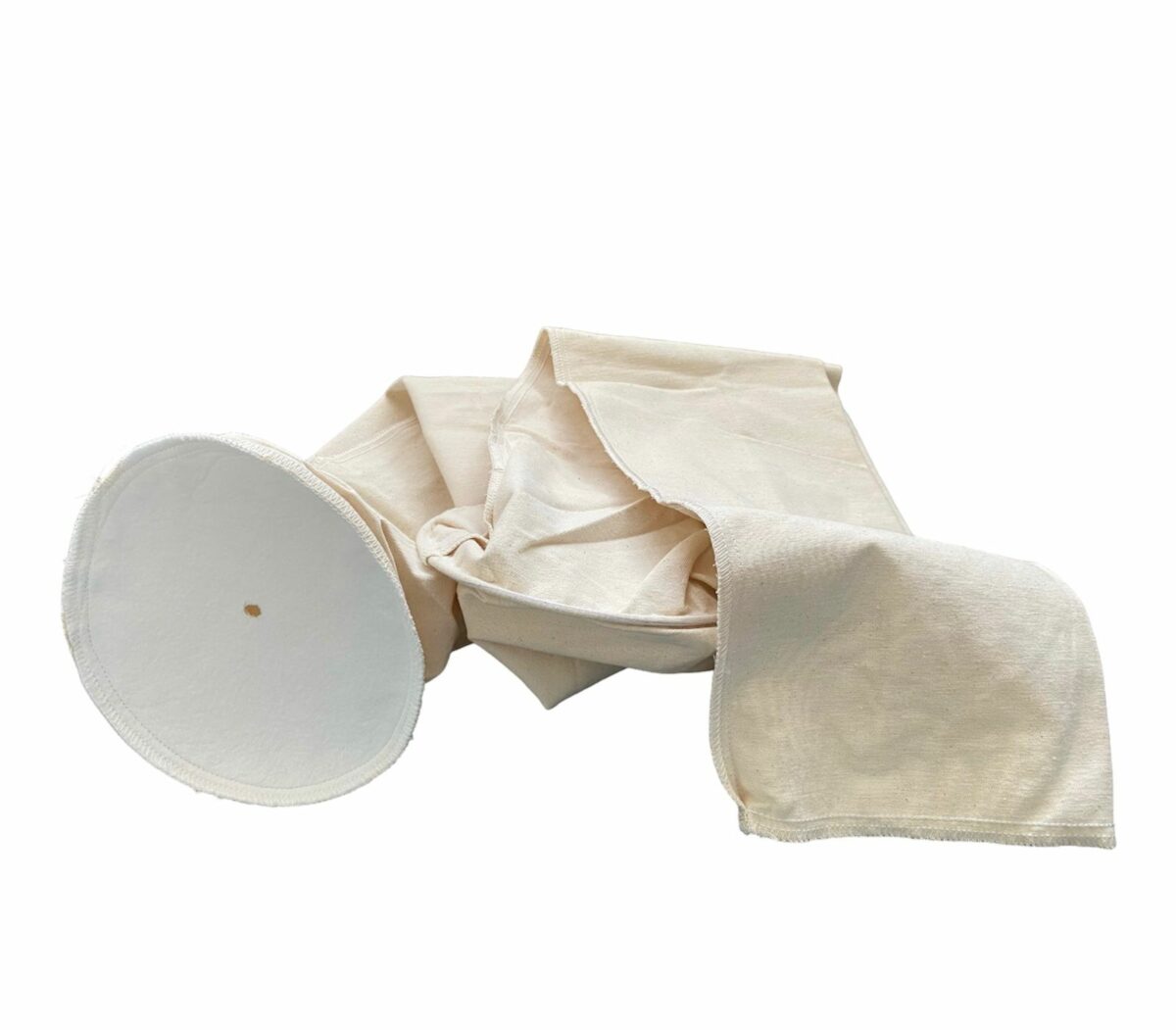

30. Mai 2024Filterbeutel aus gewebter Baumwolle
Gewebte Filterbeutel aus Baumwolle (Baumwolle) haben natürliche antistatische Eigenschaften. Aus diesem Grund wird es im Allgemeinen in Staubsammelsystemen mit mechanischer Schüttelbewegung in Fabriken eingesetzt, in denen die Gefahr der Entstehung statischer Elektrizität besteht. Allgemeine Anwendungsgebiete: Arbeiten in der Holzindustrie, Kunststoffindustrie, Staubsauger, Zerkleinerungs- und Siebanlagen und anderen Umweltentstaubungsanlagen. Es funktioniert bei einer Temperatur von 90 °C. Baumwollfilter weisen unter trockenen Umgebungsbedingungen eine gute chemische Beständigkeit auf, ihre Verwendung wird jedoch nicht in Umgebungen empfohlen, in denen Mineralsäuren und Oxidationsmittel vorhanden sind. Darüber hinaus weisen Baumwollgewebefilter eine gute Abriebfestigkeit auf.
Preis pro m²: 2,00 EUR/m². Kontaktieren Sie uns für ein aktuelles Angebot.
Der Filterbeutel aus gewebter Baumwolle ist eines der ältesten und einfachsten Filterelemente der Entstaubung. Das aus Baumwollgarn gewebte Gewebe hält in Systemen mit niedriger Temperatur und trockenem Gas den Staub zurück. In Anlagen mit mechanischer Abrüttelung, in Staubabsaugsystemen für Werkstätten und in Staubsaugern ist er weiterhin weit verbreitet. Diese Seite beschreibt Aufbau, Funktionsweise und Grenzen des Beutels sowie die Fertigungs- und Wartungsbedingungen.
Aufbau des Baumwoll-Filterbeutels
Der Beutel wird aus einem Gewebe genäht, das durch Weben von Baumwollgarn als Schuss und Kette entsteht. Bei Filzbeuteln sind die Fasern zufällig verteilt, beim Gewebe bilden die Garne ein regelmäßiges Geflecht. Diese Struktur verleiht dem Beutel Flexibilität und ermöglicht es ihm, der Rüttelbewegung standzuhalten.
Baumwolle ist eine Naturfaser. Sie nimmt mehr Feuchtigkeit auf als synthetische Fasern, wodurch sich auf der Oberfläche weniger statische Ladung aufbaut. In trockener Umgebung ist die chemische Beständigkeit gut, ebenso die Abriebfestigkeit. Mineralsäuren und Oxidationsmittel schwächen die Baumwollfaser jedoch; in Umgebungen mit diesen Chemikalien wird sie nicht eingesetzt.
Wie funktioniert ein Baumwoll-Filterbeutel?
Baumwollbeutel werden meist in Anlagen mit mechanischer Abrüttelung eingesetzt, die von innen nach außen filtern. Die staubhaltige Luft strömt in den Beutel, der Staub wird an der Innenfläche des Gewebes zurückgehalten, die Reinluft tritt nach außen aus. Mit der Zeit bildet sich an der Innenfläche eine Staubschicht, die als zweiter Filter feinen Staub zurückhält.
Steigt der Druckverlust, wird der Ventilator abgeschaltet, und die Beutel werden über den Aufhängemechanismus, an dem sie oben befestigt sind, gerüttelt. Der angesammelte Staub fällt in den Staubbunker unterhalb der Beutel. Diese Art der Abreinigung ist energiearm und für Gewebe geeignet. Der harte Druckluftstoß in Jet-Pulse-Anlagen ist dagegen nicht für Gewebe ausgelegt; in diesen Anlagen werden Filzbeutel verwendet.
Beim Gewebe bestimmt die erste Staubschicht den Abscheidegrad. Ein neu eingesetzter Beutel kann in den ersten Stunden einen Teil des feinen Staubs durchlassen; nachdem sich an der Innenfläche eine dünne Staubschicht gebildet hat, steigt der Abscheidegrad. Deshalb wird nicht so hart oder so häufig gerüttelt, dass der Beutel vollständig gereinigt wird. Dauer und Häufigkeit des Rüttelns werden so gewählt, dass der Druckverlust gerade wieder auf das frühere Niveau zurückkehrt. Zu häufiges Rütteln senkt den Abscheidegrad und beansprucht die Nähte.
Technische Daten des Baumwoll-Filterbeutels
Die Eigenschaften des Baumwollgewebes sind in der folgenden Tabelle qualitativ zusammengefasst. Gewebegewicht und Luftdurchlässigkeit variieren je nach gewähltem Webtyp; die genauen Werte werden bei der Angebotserstellung angegeben.
| Eigenschaft | Wert |
|---|---|
| Faser | Baumwollgarn |
| Gewebeaufbau | Gewebt |
| Geeignete Abreinigung | Mechanisches Rütteln, Rückspülung, Handrütteln |
| Betriebstemperatur | Unter 90°C, trockenes Gas |
| Chemische Beständigkeit in trockener Umgebung | Gut |
| Mineralsäure und Oxidationsmittel | Nicht empfohlen |
| Abriebfestigkeit | Gut |
| Statische Aufladung | Niedrig im Vergleich zu synthetischen Fasern |
Grenzen des Baumwollbeutels
In der richtigen Anlage ist der Baumwollbeutel wirtschaftlich und langlebig. Unter den folgenden Bedingungen wird dagegen ein anderer Beuteltyp in Betracht gezogen:
- Anlage mit Jet-Pulse-Abreinigung: Es ist ein Filzbeutel erforderlich, in den meisten Leitungen wird der Polyester-Filterbeutel verwendet.
- Säuredampf oder oxidierende Chemikalien im Gas: Die Baumwollfaser wird geschwächt.
- Gastemperatur über 90°C: Das Gewebe vergilbt und verliert an Festigkeit.
- Feuchter oder klebriger Staub: Die Poren des Gewebes verstopfen, das Rütteln kann den Staub nicht lösen.
- Brennbarer Staub: Die geringe statische Aufladung von Baumwolle ersetzt keine Explosionsschutzmaßnahmen; antistatischer Filterbeutel, Erdung und die Risikobewertung der Anlage werden gesondert behandelt.
Auch ein Zyklon am Leitungsanfang, damit grobe und funkenführende Späne nicht direkt auf den Beutel treffen, verlängert die Lebensdauer des Beutels.
Projektierung und Fertigung
Die Maße von Baumwollbeuteln sind häufig geräte- oder anlagenspezifisch. FLTS näht den Beutel nach Aufhängung, unterem Anschlussstutzen und Beutellänge der vorhandenen Anlage. Bei der Fertigung werden folgende Punkte gemeinsam festgelegt:
- Gewebe: Die Webdichte wird nach der Feinheit des Staubs gewählt.
- Maß: Durchmesser und Länge richten sich nach dem Abstand zwischen Aufhängepunkt und unterer Mündung.
- Anschluss: Oben Aufhängering oder Schnürung, an der unteren Mündung Schelle, Ring oder Schnürung.
- Naht: Die Nahtlinie wird gefaltet ausgeführt, damit sie beim Rütteln keine Last aufnimmt.
Am schnellsten geht es, wenn der alte Beutel als Muster eingesendet wird. Nahtstelle, Anschlussmündung und Länge werden exakt vom Muster übernommen.
Montage und Wartung
Bei der Montage wird die untere Mündung des Beutels vollständig auf den Stutzen oder Ring im Boden des Staubbunkers gesetzt, die Schelle oder Schnürung wird mit gleichmäßiger Spannung festgezogen. Die obere Aufhängung wird so eingestellt, dass der Beutel leicht gespannt bleibt. Ein zu lockerer Beutel knickt beim Rütteln ein und verschleißt an derselben Stelle; ein zu straff gespannter Beutel reißt an der Naht auf.
Bei der Wartung wird geprüft, ob der Rüttelmechanismus arbeitet und Motor sowie Aufhängungsverbindungen intakt sind. Kehrt der Druckverlust nach dem Rütteln nicht auf das frühere Niveau zurück, beginnt das Gewebe zu verstopfen. Weist die Beuteloberfläche Löcher, Ausdünnung oder aufgegangene Nähte auf, wird der Beutel gewechselt. Die Anlage wird nicht in feuchter Umgebung stehen gelassen; ein kurzer Leerlauf vor dem Abschalten unterstützt das Trocknen des Gewebes.
Faktoren, die den Preis eines Baumwoll-Filterbeutels bestimmen
Der gewebte Baumwollbeutel gehört unter den Filterbeuteln zur wirtschaftlichen Gruppe. Die wichtigsten preisbestimmenden Posten sind die Webart des Gewebes, Durchmesser und Länge des Beutels, die Anschlussart und die Bestellmenge. Bei kleinen, gerätespezifischen Beuteln sinken die Stückkosten mit steigender Menge. Bei der Bewertung werden auch die Wechselhäufigkeit des Beutels und die Stillstandszeit der Anlage beim Wechsel berücksichtigt. Weitere Beuteltypen finden Sie in der Kategorie Filterbeutel.
Was ist ein Baumwoll-Filterbeutel und wo wird er eingesetzt?
Der Baumwoll-Filterbeutel ist ein Filterelement, das aus einem aus Baumwollgarn gewebten Gewebe genäht wird. Im Gegensatz zu Filzbeuteln hat er eine gewebte Struktur. Diese Struktur eignet sich in der Regel für Entstauber mit mechanischer Abschüttelung: Steht die Einheit still, wird der Beutel geschüttelt und der angesammelte Staub fällt nach unten.
Staubsaugsysteme für Werkstätten, ältere Einheiten mit Abschüttelung und Staubsauger sind die häufigsten Einsatzorte von Baumwollbeuteln. Der in diesen Systemen verwendete Staubsaugerbeutel ist meist ein Baumwollgewebe. Er arbeitet problemlos in Linien für Holz, Kunststoff, Stein sowie Brech- und Siebanlagen, in denen die Temperatur niedrig und das Gas trocken ist.
Für eine Einheit mit Jet-Pulse-Abreinigung ist dagegen ein Filzbeutel erforderlich; gewebte Baumwolle ist nicht für diese Druckstöße ausgelegt. In diesem Fall wird der Polyester-Filterbeutel geprüft; zu den Geräteoptionen siehe die Seite Schlauchfilter mit Jet-Pulse-Abreinigung. Sind Säure- oder Laugendämpfe in der Umgebung vorhanden, ist der PP-Polypropylen-Filterbeutel besser geeignet.
Einsatzbereiche von Baumwoll-Filterbeuteln
| Branche | Aufgabe des Beutels | Zu beachten |
|---|---|---|
| Holz- und Möbelwerkstätten | Beutelabsaugeinheit, die Späne- und Schleifstaub abscheidet | An Maschinen mit Funkenflug wird ein Vorabscheider eingesetzt |
| Kunststoffindustrie | Staubabsaugung von Brech- und Mahlmaschinen | Ist der Staub brennbar, wird die Explosionsgefahr der Anlage gesondert bewertet |
| Stein- und Marmorbearbeitung | Abscheidung von Trockenschnitt- und Schleifstaub | Bei abrasivem Staub wird der Beutelverschleiß häufiger kontrolliert |
| Brech- und Siebanlagen | Raumentstaubung und Bandübergabestellen | Bei feuchtem Material kann das Gewebe verstopfen |
| Staubsauger und Luftreiniger | Staubabscheidung als Staubsaugerbeutel | Maß und Anschlussöffnung werden nach dem Gerät festgelegt |
Erforderliche Angaben für die richtige Beutelauswahl
Die Gewebeeigenschaften werden in der Angebotsphase geklärt. Für den gewebten Baumwollbeutel werden folgende Angaben erbeten:
- Abreinigungsverfahren der Einheit: mechanisches Abschütteln, Rückspülluft oder Abschütteln von Hand.
- Staubart und ob der Staub feucht ist.
- Ob in der Umgebung Säuredämpfe oder oxidierende Chemikalien vorhanden sind.
- Durchmesser, Länge und Anschlussart des Beutels (Schnürung, Schelle, Ring).
- Falls vorhanden, eine Probe oder ein Foto mit Maßangaben des alten Beutels.
- Bestellmenge und Bedarf an Ersatzbeuteln.
Da das Maß des Baumwollbeutels gerätespezifisch oder einheitenspezifisch ist, ist der schnellste Weg, den alten Beutel als Muster zu senden. Nahtstelle, Anschlussöffnung und Länge werden danach eins zu eins übernommen.
Häufig gestellte Fragen
Welche Temperatur hält ein Baumwoll-Filterbeutel aus?
Der gewebte Baumwollbeutel arbeitet bei trockenem Gas unter 90°C. Für heißere Leitungen wird eine synthetische Faser oder Hochtemperaturfaser gewählt.
Kann ein Baumwollbeutel in einer Jet-Pulse-Anlage verwendet werden?
Nicht empfohlen. Gewebtes Baumwollgewebe ist nicht für Druckluftstöße ausgelegt; in Jet-Pulse-Anlagen werden Filzbeutel verwendet.
Erzeugt ein Baumwollbeutel statische Elektrizität?
Baumwolle baut weniger statische Ladung auf als synthetische Fasern. In Leitungen mit brennbarem Staub reicht diese Eigenschaft allein jedoch nicht aus; antistatischer Beutel und Erdung werden gesondert bewertet.
Kann ein Baumwoll-Filterbeutel gewaschen werden?
Er kann gewaschen werden, das Waschen kann jedoch die Porenstruktur und die Länge des Gewebes verändern. In industriellen Anlagen wird der Wechsel dem Waschen vorgezogen.
Werden Baumwollbeutel für Staubsauger gefertigt?
Ja. Beutelmaß und Anschlussmündung des Geräts werden anhand eines Musters übernommen und gefertigt.
Wann wird ein Baumwollbeutel gewechselt?
Er wird gewechselt, wenn der Druckverlust nach dem Rütteln nicht sinkt, am Austritt Staub sichtbar ist oder das Gewebe Löcher oder aufgegangene Nähte aufweist.
