24.05.2024Мешочный фильтр с импульсной очисткой

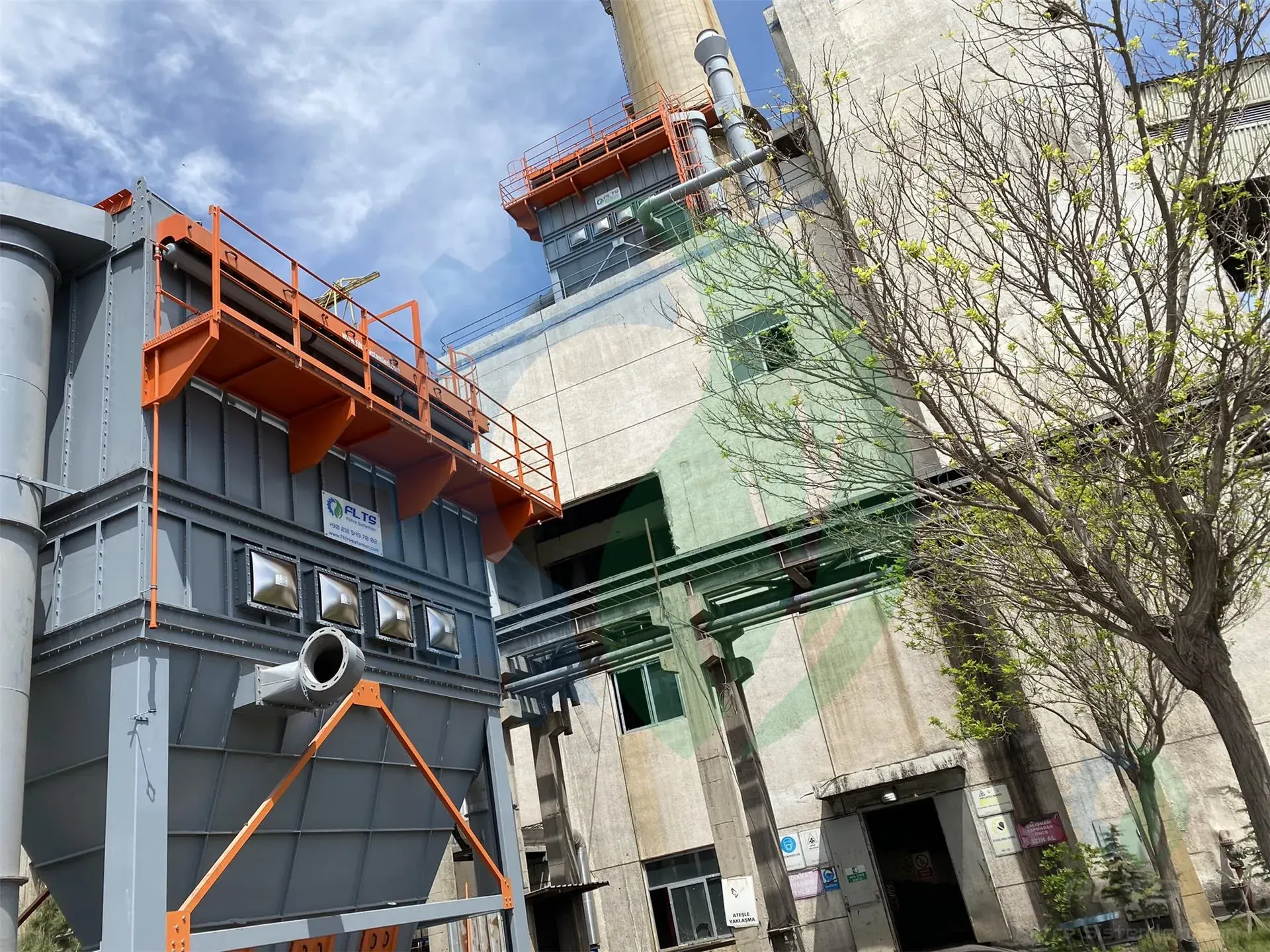

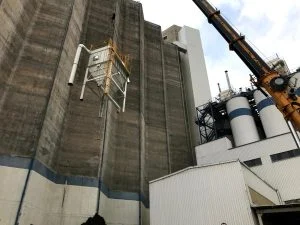

Мешочный фильтр с импульсной очисткой — это система пылеудаления, которая задерживает пыль и дым, образующиеся в промышленных процессах, на фильтровальных мешках и автоматически очищает мешки импульсами сжатого воздуха. Загрязнённый воздух под действием разрежения вентилятора поступает в корпус, очищается, проходя через наружную поверхность мешков, и выбрасывается через трубу. Пыль, стряхиваемая с мешков, собирается в бункере.
Фильтр устанавливается на предприятиях с интенсивным пылеобразованием — в литейном, цементном, деревообрабатывающем, зерновом производстве и переработке отходов, — чтобы снизить выбросы из трубы ниже нормативных пределов и поддерживать чистоту в рабочей зоне. Регенерация выполняется посекционно, поэтому производство не останавливается. FLTS проектирует и изготавливает каждую установку индивидуально по расходу воздуха, характеру пыли и температуре газа на предприятии.
- Выбор ткани мешков в зависимости от пыли и температуры
- Автоматическая регенерация по перепаду давления или по времени
- Выгрузка шлюзовым затвором в биг-бэг, ёмкость или на конвейер
- Шкаф управления с дистанционным пуском/остановом и сигналами аварии
Что такое мешочный фильтр с импульсной очисткой?
Мешочный фильтр с импульсной очисткой (jet pulse) — это система сухой фильтрации, которая отделяет пыль от технологических газов и от воздуха, загрязняемого в ходе производства. Внутри стального корпуса вертикально устанавливаются фильтровальные мешки, подобранные с учётом свойств пыли. Пыль остаётся на наружной поверхности мешка, очищенный воздух поднимается вверх через внутреннюю часть мешка и из камеры чистого воздуха корпуса выводится в дымовую трубу.
Слово «jet pulse» в названии описывает способ очистки мешков. Мешки очищаются короткими импульсами сжатого воздуха во время работы системы. Поэтому каждая установка jet pulse является мешочным фильтром, но не каждый мешочный фильтр очищается методом jet pulse. В системах со встряхиванием и с обратной продувкой на время очистки соответствующая секция отключается.
Система создаётся не только для улавливания пыли. Материал, накопленный в бункере, через воздушный затвор передаётся на конвейер или в мешок big bag. На линиях муки, комбикорма, цемента и пластика, где пыль представляет собой ценное сырьё, такая конструкция возвращает в производство то, что на первый взгляд выглядит как отход. Очистка загрязнённого воздуха до выброса в атмосферу на многих предприятиях к тому же является обязательным условием для получения экологического разрешения.
Как работает мешочный фильтр с импульсной очисткой?
Работа мешочного фильтра состоит из двух этапов: фильтрации и очистки. Оба этапа идут одновременно, поэтому всасывание продолжается без перерывов в течение всего дня.
Этап фильтрации
Загрязнённый воздух поступает в корпус через входной патрубок. В зоне входа его скорость падает, и крупные частицы сразу оседают в бункер. Мелкая пыль оседает на наружной поверхности мешков, а чистый воздух проходит через ткань и поднимается вверх через внутреннюю часть мешка. Тонкий слой пыли, накапливающийся на поверхности, то есть пылевая лепёшка, несколько повышает эффективность улавливания. По мере утолщения слоя потери давления растут, а всасывание ослабевает.
Этап импульсной очистки
Мембранный импульсный клапан направляет сжатый воздух из ресивера через продувочную трубу и трубку Вентури внутрь мешка в виде короткого импульса. Мешок мгновенно раздувается, пылевая лепёшка на поверхности разрушается и падает в бункер. Импульсы подаются последовательно, поэтому одновременно очищается только один ряд мешков, а остальные продолжают фильтрацию.
Очистка запускается двумя способами. При работе по времени импульсы подаются с фиксированным интервалом. При работе по перепаду давления очистка начинается, когда разница между грязной и чистой сторонами превышает заданное значение. Второй способ предпочтительнее, так как он снижает расход сжатого воздуха и износ мешков.
Компоненты мешочного фильтра с импульсной очисткой
Мешочный фильтр с импульсной очисткой — это не единый корпус, а система из взаимосвязанных частей. Неправильный выбор одной части снижает и производительность остальных. Основные компоненты следующие:
- Стальной корпус, камера чистого воздуха и бункер для сбора пыли
- Фильтровальные мешки, подобранные с учётом свойств пыли, и фильтровальные клетки, на которых держится мешок
- Ресивер сжатого воздуха, мембрана импульсного клапана, продувочные трубы и трубки Вентури
- Контроллер взрывного клапана, управляющий порядком и длительностью импульсов
- Воздушный затвор (поворотный клапан) под бункером, шнековый или пылетранспортный конвейер
- Промышленный вентилятор, обеспечивающий всасывание, воздуховоды и выбросная труба
- Шкаф автоматики, совместно управляющий вентилятором, клапанами и узлом выгрузки
Шкаф управления проектируется индивидуально так, чтобы работать синхронно с машиной или рабочим постом, который обслуживает фильтр. Команды удалённого пуска и останова, состояние работы и сигналы аварии передаются предприятию через сухие контакты. Благодаря этому фильтр контролируется и управляется из одного центра вместе с производственной линией, к которой он подключён.
Виды фильтровальных мешков для импульсной очистки
В один и тот же корпус можно устанавливать разные ткани. Поэтому выбор мешка напрямую определяет срок службы фильтра и эксплуатационные затраты. Выбор делается с учётом температуры газа, влажности и кислотности, тонкости пыли и её горючести. Точный температурный предел ткани указывается в коммерческом предложении вместе с технической карточкой ткани.
| Тип мешка | Подходящие условия | На что обратить внимание |
|---|---|---|
| Полиэстерный фетр | Сухая пыль общего назначения, средняя температура | В горячем и влажном газе волокно ослабевает из-за гидролиза |
| Антистатический фетр | Горючая пыль: древесная, мучная, сахарная, алюминиевая | Без заземления корпуса не работает |
| Мета-арамид (Nomex) | Линии с горячими газами: литьё, цемент, асфальт | Волокно устаёт в кислой и влажной среде, работать нужно выше точки росы |
| С мембраной из ПТФЭ | Тонкая и липкая пыль, цель — низкие выбросы | Базовая ткань выбирается по температурным и химическим условиям |
Полиэстерный фильтровальный мешок
Полиэстерный иглопробивной фетр — самая распространённая ткань в установках с импульсной очисткой. Он обеспечивает улавливание как на поверхности, так и в глубине и даёт высокую эффективность на сухой пыли общего назначения. Его предел связан с влажностью и химической средой. В очень влажном и горячем газе прочность волокна снижается. В таких условиях меняют базовую ткань или охлаждают газ на входе.
Антистатический фильтровальный мешок
В антистатическом мешке токопроводящая нить, вплетённая в фетр, отводит накопленный статический заряд через клетку на корпус. На линиях с горючей пылью одного этого недостаточно. В корпус добавляется взрыворазрядная панель или взрывная заслонка, а направление разгрузки выводится в безопасную сторону.
Мета-арамидный (номекс) фильтр-мешок
Поскольку мета-арамидное волокно не меняет размеров при высокой температуре, соответствие между мешком и клеткой сохраняется. Его предпочитают на линиях с горячими газами, например в литейном производстве и цементной промышленности. В дымовом газе с содержанием серы волокно быстро устаёт, поэтому температуру газа необходимо поддерживать выше точки росы.
Фильтровальный мешок с мембраной из ПТФЭ
На базовый фетр наносится тонкая пористая плёнка. Пыль не проникает вглубь фетра, а остаётся на поверхности плёнки и легко осыпается при импульсе. На тонкой и липкой пыли потери давления заметно снижаются. На предприятиях с низким пределом выбросов концентрация пыли на выходе из трубы остаётся более стабильной.
Технические характеристики и расчёт мешочного фильтра с импульсной очисткой
Параметры, определяющие установку, взаимосвязаны и указываются в предложении вместе. При изменении одного меняются и остальные. В таблице ниже собраны технические показатели и факторы, которые их определяют.
| Технический показатель | Что он означает | Определяющий фактор |
|---|---|---|
| Расход воздуха | Количество воздуха, фильтруемого за час | Количество точек всасывания, размеры зонта, скорость в воздуховоде |
| Площадь фильтрации | Общая фильтрующая поверхность мешков | Диаметр, длина и количество мешков |
| Соотношение воздух/ткань | Количество воздуха, проходящего через единицу поверхности | Тонкость и липкость пыли |
| Рабочие потери давления | Разница между грязной и чистой сторонами | Толщина пылевой лепёшки и частота очистки |
| Давление импульса | Давление в ресивере очищающего воздуха | Длина мешка и размер клапана |
| Материал корпуса | Стойкость к износу, коррозии и температуре | Чёрная, оцинкованная или нержавеющая сталь |
| Рабочая температура | Температура газа, которую фильтр выдерживает постоянно | Выбранная ткань мешка |
Потери давления — наиболее контролируемый в эксплуатации показатель. Когда значение превышает привычный диапазон, проверяются настройки очистки или состояние мешков. Постоянно низкий перепад может указывать на разрыв мешка или негерметичную посадку.
Как рассчитывается фильтр с импульсной очисткой?
Расчёт начинается с определения расхода воздуха, который необходимо собирать. Количество точек всасывания, размеры зонтов и транспортная скорость в воздуховоде дают этот расход. Затем по тонкости и липкости пыли выбирается соотношение воздух/ткань. При делении расхода на это соотношение получается необходимая площадь фильтрации.
Поверхность одного мешка рассчитывается как произведение диаметра, длины и числа пи. Делением общей площади на это значение получают количество мешков. На тонкой и липкой пыли соотношение воздух/ткань принимается низким, поэтому для того же расхода требуется больше мешков. На последнем шаге по этим данным определяются количество клапанов, объём ресивера и давление вентилятора. Поэтому расчёт фильтра с импульсной очисткой выполняется не подбором по каталогу, а по данным измерений, снятым на объекте.
На что следует обратить внимание при выборе мешочного фильтра с импульсной очисткой?
Первое, что оценивается при выборе, — сама пыль. Размер частиц, влажность, липкость и горючесть меняют и ткань, и конструкцию корпуса. Если выбор сделан без прояснения перечисленных ниже пунктов, то даже при достаточных показателях на бумаге на объекте фильтр может не обеспечить ожидаемое всасывание.
- Характер пыли: для абразивной пыли во входной зоне предусматривается запас на износ, для крупных частиц впереди устанавливается циклон.
- Температура газа: если температура выше предела постоянной работы мешка, на входе устанавливается газоохладительная установка или выбирается термостойкая ткань.
- Влажность и точка росы: на линиях с конденсацией пыль прилипает к мешку, поэтому изоляция корпуса и ткань выбираются с учётом этого.
- Горючая пыль: антистатический мешок, заземление и взрывная разгрузка планируются совместно.
- Количество пыли и выгрузка: суточное количество пыли определяет объём бункера, а также выбор между поворотным клапаном и big bag или ковшом.
- Размещение: оцениваются запас пространства сверху для замены мешков, условия внутри помещения или снаружи и инфраструктура сжатого воздуха.
На очень тонкой и сухой пыли в местах с ограничением по объёму картриджный фильтр с импульсной очисткой может дать ту же площадь фильтрации в корпусе меньшего размера, чем мешочный. Если количество пыли велико или газ горячий, больше подходит мешочная конструкция.
Проектирование и процесс изготовления мешочного фильтра с импульсной очисткой
Проектирование начинается с замеров на объекте. Фиксируются положение источника пыли, рабочая температура, суточное количество пыли и существующая схема воздуховодов. Проект, выполненный без этих данных, чаще всего не обеспечивает на объекте ожидаемого всасывания.
После замеров определяются размер корпуса, количество мешков, схема клапанов и выбор вентилятора, готовятся производственные чертежи. После изготовления корпуса сварные швы проверяются на герметичность, так как негерметичный корпус напрямую ослабляет всасывание и может вновь выбрасывать уловленную пыль в воздух. Шкаф управления на том же этапе готовится с учётом системы автоматизации предприятия. Установка отгружается секциями, чтобы сократить время монтажа на объекте.
Монтаж и обслуживание мешочного фильтра с импульсной очисткой
Монтаж и ввод в эксплуатацию
Монтаж начинается с крепления корпуса к полу или стальной конструкции. Затем устанавливаются подключения воздуховодов, линия сжатого воздуха, воздушный затвор и вентилятор. Установка влагоотделителя на линии сжатого воздуха — шаг, который нельзя пропускать, так как влажный воздух изнашивает мембраны и мешки.
При пусконаладке сначала запускается вентилятор и измеряется скорость в точках всасывания. Затем на контроллере настраиваются порядок импульсов, длительность импульса и интервал ожидания. На последнем шаге фиксируется перепад давления между грязной и чистой сторонами. Это значение становится эталоном для последующего обслуживания.
Обслуживание и замена мешков
В центре обслуживания находится контроль перепада давления. Когда значение превышает контрольный диапазон, сначала проверяются давление сжатого воздуха и мембранные клапаны. Воздушный затвор под бункером также нужно регулярно контролировать, так как переполненный бункер приводит к тому, что пыль поднимается обратно к мешкам.
Замена мешков обычно становится актуальной, когда потери давления стабильно растут или на выходе из трубы видна пыль. Замена выполняется не по одному мешку, а по секциям и всеми мешками вместе. Когда новые и старые мешки работают вперемешку, воздух устремляется к новым мешкам, и они изнашиваются быстрее. Клетки проверяются одновременно: погнутая или ржавая клетка быстро порвёт новый мешок.
Факторы, определяющие цену мешочного фильтра с импульсной очисткой
Цены на мешочные фильтры с импульсной очисткой не даются по фиксированному прайс-листу. Основные позиции, определяющие общую стоимость, следующие:
- Расход воздуха и связанные с ним площадь фильтрации и количество мешков
- Ткань мешков и материал корпуса
- Мощность вентилятора, длина воздуховодов и выбросная труба
- Объём автоматики и интеграция с машиной
- Дополнительные узлы: циклон, газоохладитель или взрывозащита
- Объём монтажа и стальная конструкция на объекте
Оценка не ограничивается только стоимостью инвестиций. Энергия вентилятора, расход сжатого воздуха и интервал замены мешков составляют эксплуатационные затраты. Установка с заниженной площадью фильтрации может казаться дешёвой при первоначальных вложениях, но работает с более высокими потерями давления и требует более частой замены мешков.
Выбор мешочного фильтра с импульсной очисткой по отрасли
Один и тот же корпус мешочного фильтра с импульсной очисткой в зависимости от отрасли требует разной ткани мешков и разных дополнительных узлов. Таблица ниже обобщает наиболее частые случаи на объектах. Точный температурный предел ткани указывается в коммерческом предложении вместе с технической карточкой ткани.
| Отрасль | Задача фильтра | На что обращают внимание при выборе |
|---|---|---|
| Литейное производство и чёрная металлургия | Улавливание пыли плавки и подготовки формовочного песка вместе с горячим газом | При высокой температуре газа на входе устанавливают газоохладительную установку и применяют термостойкие мешки |
| Цемент и керамика | Улавливание плотной и абразивной минеральной пыли | Запас на износ во входной зоне, циклон перед фильтром для крупных частиц |
| Деревообработка и мебельное производство | Сбор стружки и шлифовальной пыли | Горючая пыль: антистатические мешки, заземление корпуса и взрывная заслонка |
| Зерно, мука и комбикорма | Улавливание пыли продукта и возврат её в линию | Класс взрывоопасности пыли, мешки, пригодные для пищевых продуктов, и бункер с лёгкой разгрузкой |
| Пластмассы и переработка вторсырья | Отделение пыли дробления и измельчения | Для липкой и смешанной пыли мешки с мембраной, низкое соотношение воздуха к ткани |
| Горнодобывающая промышленность и карьеры | Улавливание пыли в местах дробилок, грохотов и перегрузки конвейеров | Высокая пылевая нагрузка, корпус для наружной установки, разгрузка через поворотный клапан |
| Электростанции | Улавливание золы и пыли дымовых газов | При влажных и кислых газах работа выше точки росы и подходящая для этого ткань |
Какие данные подготовить для запроса предложения на мешочный фильтр
Точность предложения на мешочный фильтр зависит от данных с объекта. Если перечисленные ниже сведения у вас есть, то уже на первой встрече в основном определяются размер корпуса и объём поставки.
- Вид пыли и размер частиц (если есть образец, пришлите его).
- Количество точек всасывания, размеры станков и зонтов в каждой точке.
- Температура и влажность газа, с нормальным и максимальным значениями.
- Является ли пыль горючей, а если известно, то и класс взрывоопасности.
- Ежедневное количество пыли и способ её выгрузки из бункера (биг-бэг, контейнер или конвейер).
- Место установки фильтра, трасса воздуховодов и инфраструктура сжатого воздуха на предприятии.
- Если уже есть импульсный фильтр, то размер мешков, тип ткани и возникшая проблема.
Недостающие данные измеряются совместно во время выезда на объект. Мешочный фильтр с импульсной очисткой, подобранный по неполным данным, может на бумаге выглядеть достаточным, но на объекте не обеспечить ожидаемого всасывания.
Единицы измерения и чистая площадь фильтрации при расчёте мешочного фильтра с импульсной очисткой
Если расход воздуха задан в м³/ч, а скорость фильтрации в м/мин, то в расчёте выполняется перевод часов в минуты. В той же системе единиц необходимая площадь фильтрации находится по формуле A = Q / (60 × v). Здесь Q — расход воздуха, v — выбранная в проекте скорость фильтрации, A — рабочая площадь фильтрации.
В примерном расчёте для расхода 12 000 м³/ч и скорости фильтрации 1 м/мин требуется 200 м² активной площади. Боковая поверхность цилиндрического мешка диаметром 160 мм и длиной 3 м составляет около 1,51 м²; в этом примере для обеспечения площади результат расчёта округляется в большую сторону, и получается 133 мешка. Скорость фильтрации в проекте дополнительно выбирается в зависимости от пылевой нагрузки и условий очистки.
Если секции отключаются на обслуживание или предусмотрены разные сценарии эксплуатации, проверка проводится по чистой рабочей площади. Если расход, число мешков и сценарий обслуживания показаны в одной расчётной таблице, это исключает оценку производительности только по общему числу мешков.
Часто задаваемые вопросы
Фильтр jet pulse и мешочный фильтр — это одна и та же система?
Мешочный фильтр — общее название, а jet pulse определяет способ очистки мешков импульсом сжатого воздуха. Каждая установка jet pulse является мешочным фильтром, обратное верно не всегда.
Как определяется производительность фильтра jet pulse?
Производительность определяется расходом воздуха и соотношением воздух/ткань, выбранным с учётом тонкости пыли. Эти два значения дают необходимую площадь фильтрации, а площадь фильтрации — количество мешков.
Сколько сжатого воздуха потребляет фильтр jet pulse?
Импульсы очистки обычно работают при давлении от четырёх до шести бар, и каждый импульс длится порядка ста миллисекунд. Общий расход зависит от количества клапанов и частоты импульсов. Очистка по перепаду давления снижает расход.
Можно ли изготовить мешочный фильтр с импульсной очисткой в соответствии с условиями ATEX?
Можно. Выбором антистатического мешка, заземлением, взрыворазрядной панели и оборудования, соответствующего зоне, фильтр адаптируется для линий с горючей пылью. Оценка взрывоопасности предприятия принимается как исходные данные для проекта.
Когда следует менять фильтровальные мешки?
Замена планируется не по календарю, а по результатам измерений. Если потери давления стабильно растут, несмотря на очистку, или на выходе из трубы видна пыль, мешки проверяются и заменяются вместе по секциям.
Можно ли изготовить мешочный фильтр с импульсной очисткой нестандартных размеров?
Изготавливается. Размер корпуса, количество мешков и направления подключения определяются в соответствии с планировкой предприятия и рассчитанным расходом.
Как измеряются выбросы фильтра jet pulse?
Измерение выполняется по пробе, отобранной изокинетическим методом через точку, выполненную на дымовой трубе. На предприятиях, где требуется непрерывный мониторинг, в трубе устанавливается прибор для измерения пыли.
Можно ли использовать расход с шильдика вентилятора непосредственно для расчёта площади фильтрации?
Расход на шильдике вентилятора или в каталоге относится к определённой рабочей точке. Для площади фильтрации за основу берётся проектный расход при сопротивлении воздуховодов и загрязнённого фильтра. На действующей линии это значение проверяется по кривой вентилятора и измерениям на объекте.
Достаточно ли общей площади мешков, когда на обслуживание закрыта одна секция?
Проверка выполняется по чистой площади мешков, которые действительно фильтруют воздух. Когда одна секция отключена, скорость фильтрации на оставшейся площади возрастает. Если такой режим работы планируется, компоновка секций и необходимая производительность учитываются в проекте с самого начала.
