18 فبراير، 2025صمام النبض
الحجاب الحاجز لصمام النبض هو نوع من الصمامات المستخدمة عمومًا للتحكم في تدفق السائل أو الغاز. يلعب هذا الحجاب الحاجز دورًا مهمًا في عمليات فتح وإغلاق الصمام. أدناه يمكنك العثور على مزيد من المعلومات حول الحجاب الحاجز لصمام النبض:
ملامح الحجاب الحاجز صمام النبض
- المادة: عادة ما تكون مصنوعة من المطاط الصناعي أو البلاستيك، مما يزيد من المتانة.
- التحكم الدقيق: يسمح بالتحكم الدقيق في التدفق.
- الختم: يوفر ختمًا جيدًا، مما يساعد على إدارة التدفق بأمان.
- مقاومة الضغط: مصممة لتحمل ضغط معين.
صمام النبض هو نوع من الصمامات المستخدمة للتحكم في تدفق السائل والغاز. يعمل هذا الصمام بغشاء مصنوع عادة من المطاط الصناعي أو البلاستيك. يلعب الحجاب الحاجز دورًا مهمًا في آلية فتح وإغلاق الصمام.
مبدأ العمل
يتم تحريك الحجاب الحاجز بواسطة آلية موجودة في جسم الصمام. عندما يفتح الصمام، يرتفع الحجاب الحاجز ويسمح بالتدفق. عندما ينغلق الصمام، ينغلق الحجاب الحاجز، ويوقف التدفق.
- هيكل الحجاب الحاجز: مصنوع من مادة مرنة. يتحكم في مرور السوائل.
- آلية المحرك: يتم تحريك الحجاب الحاجز بواسطة المحرك. يمكن أن يكون هذا المحرك كهربائيًا أو هوائيًا أو هيدروليكيًا.
- افتتاح واختتام:
- عند الفتح: يقوم المشغل برفع الحجاب الحاجز لأعلى، مما يسمح بالتدفق.
- عند الإغلاق: يتراجع الحجاب الحاجز ويتوقف التدفق.
- مانع للتسرب: يتم تركيب الحجاب الحاجز بإحكام داخل الصمام، مما يمنع تسرب السائل.
يتم إنتاج أغشية صمام النبض بأنواع مختلفة وفقًا للمواد والتصميمات المختلفة. فيما يلي الأنواع الأكثر شيوعًا لأغشية صمام النبض:
- الأنواع حسب المادة:
- أغشية المطاط الصناعي: مصنوعة من مواد مرنة مثل المطاط أو السيليكون. إنه متين بشكل عام ومقاوم كيميائيًا.
- الأغشية البلاستيكية: يتم إنتاجها من مواد بلاستيكية مثل مادة البولي بروبيلين أو PTFE. يوفر مقاومة عالية للمواد الكيميائية.
مجالات استخدام غشاء صمام النبض
يستخدم الحجاب الحاجز لصمام النبض كعنصر مهم في التطبيقات الصناعية المختلفة. فيما يلي مجالات الاستخدام الرئيسية:
- أنظمة جمع الغبار:
- تصفية ومراقبة الغبار الصناعي.
- الصناعة الكيميائية:
- النقل الآمن وإدارة المواد الكيميائية.
- الأغذية والمشروبات:
- التحكم في التدفق الصحي وعمليات الإنتاج.
- معدات طبية:
- إدارة السوائل والغازات المعقمة.
- أنظمة تنقية الهواء:
- لتحسين نوعية الهواء المحيط.
كيف يعمل صمام النبض؟
- مراقبة الضغط: يقوم صمام النبض بمراقبة الضغط في النظام المتصل به باستمرار. في ظل الظروف العادية، يبقى الصمام مغلقا.
- زيادة الضغط: عندما يصل الضغط في النظام إلى مستوى معين (عادةً أعلى من قيمة محددة مسبقًا)، يفتح الصمام تلقائيًا.
- الإغاثة: عندما يفتح الصمام، يتم تنفيس الهواء أو السائل الزائد المضغوط إلى خارج النظام. وهذا يزيد من أمان النظام ويمنع الضرر المحتمل.
- التطبيع: عندما ينخفض الضغط إلى المستويات الطبيعية، يغلق الصمام تلقائيًا مرة أخرى.
مجالات الاستخدام:
- أنظمة جمع الغبار: تضمن سلامة النظام من خلال تخفيف الضغط الزائد.
- أنظمة تصفية الهواء: تعمل على موازنة الضغط في حالة انسداد الفلتر.
الميزات الهامة:
- الوظيفة التلقائية: تعمل دون الحاجة لتدخل المستخدم.
- المتانة: عادة ما تكون مصنوعة من مواد مقاومة للصدأ أو مقاومة للاهتراء.
يعد صمام النبض مكونًا حاسمًا لضمان السلامة في الأنظمة الصناعية.

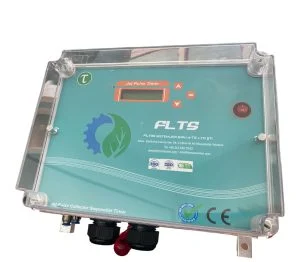

لوحة تحكم صمام الانفجار: عزز أدائك وحقق الكفاءة
ما هي لوحة تحكم صمام الانفجار؟
لوحة تحكم صمام الانفجار هي جهاز تحكم يُستخدم لضمان عمل الصمامات بشكل دقيق وفعّال في الأنظمة الصناعية. تدير هذه اللوحة عمليات فتح وإغلاق الصمامات بدقة، مما يعزز الأداء العام للنظام. في أنظمة الأتمتة بشكل خاص، تلعب هذه اللوحات دوراً حيوياً في زيادة الكفاءة التشغيلية والموثوقية.
مزايا لوحة تحكم صمام الانفجار
- التحكم الدقيق: توفر لوحات تحكم صمام الانفجار فتح وإغلاق الصمامات في الوقت المناسب، مما يساعد في إدارة العمليات بشكل أكثر دقة.
- كفاءة الطاقة: تقوم هذه اللوحات بتحسين استهلاك الطاقة وزيادة كفاءة النظام في استهلاك الطاقة. إدارة الطاقة الأفضل تسهم في تقليل التكاليف.
- عمر طويل: لوحات التحكم عالية الجودة تزيد من عمر الصمامات وتقلل من الحاجة إلى الصيانة. وهذا يعني انخفاض تكاليف الصيانة على المدى الطويل.
- زمن استجابة سريع: توفر لوحات تحكم صمام الانفجار أوقات استجابة سريعة، مما يسهل على النظام التكيف مع التغيرات الفورية.
كيف تعمل لوحة تحكم صمام الانفجار؟
لوحة تحكم صمام الانفجار تقوم بتحليل الإشارات الواردة للتحقق من ما إذا كانت الصمامات في الوضع الصحيح. بالتزامن مع البيانات المستخلصة من أجهزة الاستشعار، تراقب هذه اللوحات أداء النظام باستمرار وتتدخل عند الحاجة. بالإضافة إلى ذلك، بفضل واجهاتها سهلة الاستخدام، يمكن ضبط الإعدادات بسهولة ومراقبة أداء النظام.
العوامل التي يجب مراعاتها عند اختيار لوحة تحكم صمام الانفجار
- التوافق: من المهم أن تكون لوحة التحكم المستخدمة متوافقة مع الصمامات الحالية والنظام. تأكد من توافق المواصفات الفنية وأنواع الاتصال.
- الجودة والموثوقية: اللوحات المصنوعة من مواد عالية الجودة والمقدمة من علامات تجارية موثوقة توفر عمرًا طويلاً وأداءً خاليًا من المشاكل.
- الدعم والخدمة: من المهم أن يكون للمنتج الذي تفكر في شرائه شبكة دعم فني وخدمة جيدة، حيث سيساعدك ذلك في إيجاد حلول سريعة في حالة حدوث مشاكل.
النتيجة
تعد لوحات تحكم صمام الانفجار من المكونات الحيوية التي تعزز كفاءة وموثوقية أنظمة الأتمتة الصناعية. يمكن أن يؤدي الاختيار الصحيح إلى تحسين كبير في أداء نظامك. إذا كنت تبحث عن حلول موفرة للطاقة وطويلة العمر، فقد ترغب في الاستثمار في لوحات تحكم صمام الانفجار عالية الجودة.
اختيار غشاء صمام النبض حسب القطاع
في أنظمة تجميع الغبار يرسل صمام النبض نبضة هواء مضغوط إلى أكياس المرشح أو كارتريدجاته. والغشاء هو القطعة التي تفتح هذه النبضة وتغلقها، وهو من قطع الغيار الأكثر استبدالًا. وتُختار مادة الغشاء في الغالب بحسب درجة الحرارة وجودة الهواء المضغوط.
| القطاع | مهمة الغشاء | النقطة المراعاة عند الاختيار |
|---|---|---|
| الإسمنت والمناجم | يعطي نبضات تنظيف متكررة عند حمل غبار كثيف | غشاء يتحمل الدورات المتكررة، ومخزون احتياطي |
| المسابك | يواصل التنظيف في المرشح الموجود في بيئة ساخنة | إيلاستومر مناسب للحرارة العالية إذا كان هيكل الصمام في منطقة ساخنة |
| محطات الإسفلت | ينظف الأكياس في مرشح الغاز الساخن | درجة الحرارة والهواء الزيتي |
| إنتاج الأغذية | ينظف الأكياس في مرشحات الدقيق والسكر | هواء مضغوط جاف وخالٍ من الزيت |
| الكيمياء | ينظف في مرشحات الغبار الكيميائي | مقاومة البخار الكيميائي في البيئة |
| المرشحات في الأماكن المكشوفة | يواصل التنظيف في الطقس البارد | مادة لا تتصلب في الحرارة المنخفضة، ومزيل رطوبة في الخط |
وللإلكترونيات التي تُشغّل الغشاء انظروا صفحة لوحة تحكم صمامات النبض، وللوحدة التي تُركَّب فيها الصمامات انظروا صفحة مرشح حقيبة النبض النفاث.
المعلومات اللازم تجهيزها عند طلب غشاء صمام النبض
- ماركة الصمام وموديله (من الملصق على هيكل الصمام).
- مقاس وصلة الصمام.
- هل الغشاء مفرد أم مزدوج.
- درجة الحرارة في موضع الصمام.
- هل يوجد زيت أو رطوبة في الهواء المضغوط.
- عدد الصمامات في النظام وعدد القطع الاحتياطية المراد الاحتفاظ بها في المخزون.
- صورة الغشاء القديم.
كيف يُعرف عطل الغشاء؟
- يُسمع صوت تسرب هواء والصمام مغلق.
- نبضة التنظيف ضعيفة أو لا تُسمع أبدًا.
- يرتفع فرق ضغط المرشح ولا ينخفض.
- يعمل الضاغط بوتيرة أكبر من السابق.
التمييز بين عطل الغشاء وعطل الصمام الموجِّه والتحكم
لا تنشأ نبضة التنظيف الضعيفة دائمًا من الغشاء الرئيسي. فعدم تفريغ الصمام الموجِّه (بايلوت) أو عدم وصول إشارة التحكم أو عدم تعافي ضغط الخزان أثناء النبضة قد يعطي نتيجة مشابهة. ويجري الفحص مع معلومات ماركة الصمام وموديله ودليل الصيانة من الشركة المصنّعة.
| الحالة الملاحظة | نقاط تُفحص معًا |
|---|---|
| لا توجد نبضة في صمام واحد | مخرج التحكم ووظيفة الملف/الموجِّه وغشاء الصمام المعني. |
| النبضة ضعيفة في أكثر من صمام | تغذية الهواء وضغط الخزان لحظة النبضة وتسلسل التنظيف. |
| يستمر تسرب الهواء رغم انقطاع الإشارة | إغلاق الموجِّه وسطح جلوس الغشاء وطقم الإصلاح المناسب للموديل. |
إذا كان غطاء الصمام سيُفتح تُعزل الطاقة والهواء المضغوط بشكل آمن ويُفرَّغ الضغط المخزَّن. وتُجرى القياسات الكهربائية وقياسات التحكم بواسطة موظفي صيانة مؤهلين.
الأسئلة الشائعة
هل يدل صوت النقر من الملف على سلامة صمام النبض؟
قد يدل صوت النقر على حركة الموجِّه الكهربائي؛ لكنه لا يثبت وحده فتح الغشاء الرئيسي بشكل صحيح ولا تكوّن نبضة هواء كافية. ويُفحص تفريغ الموجِّه وضغط الخزان أثناء النبضة واستجابة الصمام الرئيسي معًا.
لماذا قد يستمر تسرب الهواء رغم تركيب غشاء جديد؟
قد يستمر التسرب بسبب طقم إصلاح أو اتجاه تركيب خاطئ، أو اتساخ/تلف في سطح الجلوس، أو عدم إغلاق الموجِّه. ويُتحقق من القطعة والتركيب المناسبين لموديل الصمام؛ ولا يُحاول إزالة التسرب برفع الضغط أو زمن النبضة عشوائيًا.
